私たちは、普段からハンディ受信機を使い航空無線などを受信して楽しんでいる社会人になったばかりの女性です。先輩のすすめで最近アマチュア無線の資格を取得し、ハンディ機で開局したのですが、屋外では普通に交信できるのに、お互いの自宅マンション同士では交信ができません。そこで、アマチュア無線の資格取得をすすめてくれた先輩に、交信できるようにする方法がないかを相談しました。
まずは、現在の状況を説明したところ、部屋の中からハンディ機単体同士で交信するには距離が離れ過ぎているとのことでした。解決方法としてアンテナを屋外に設置することを提案されました。また、私たちからベランダの状況を伝え、必要なものをリストアップしてもらいました。
私たちはそれらをすぐに購入し、自宅マンションのベランダに取り付けましたので、取り付け状況や、通信結果をご紹介したいと思います。
私たち2人の希望
・ベランダで目立たないように設置ができること
・賃貸マンションなので壁に穴をあけるなどの加工をせずに自分自身で簡単に設置できること
・必要な時にだけ設置できること
・将来の拡張性もある程度考える
・できれば普段ハンディ機にも直接取付けのできるアンテナだと嬉しい
・できるだけ安価なこと
先輩からの提案内容
・アンテナはハンディ機用のホイップアンテナを使用して目立たないようにする
・アンテナはモービル用マグネット基台を使用して、エアコンの室外機などに取付ける
・同軸ケーブルは窓の隙間を平らなケーブル(隙間ケーブル)で引き込む

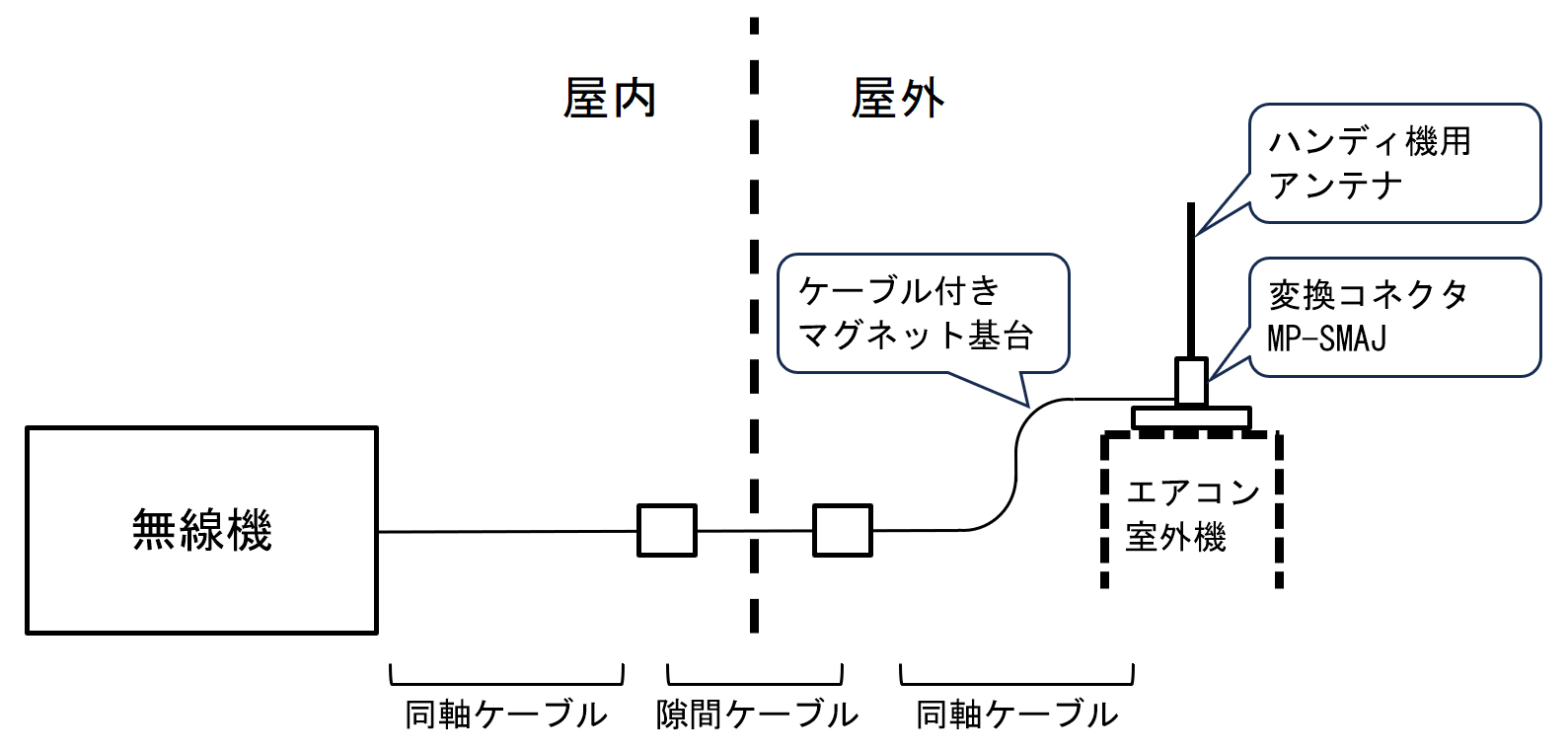

概略設置案

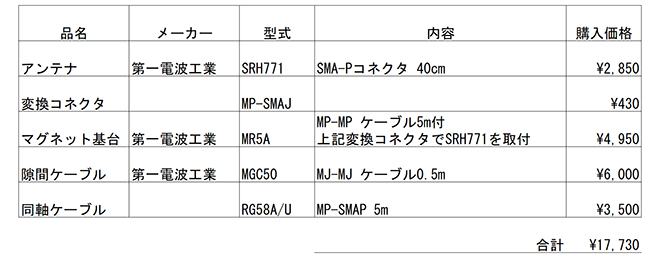

購入品リスト
私たちにとっては想定外の出費でしたが、これで自宅同士での交信ができるようになるならと思い、ネット通販で購入し設置しました。
さて結果はいかに・・・。先輩のようなベテランの皆さんであれば結果は想像できると思いますが、初心者の私たちはハンディ機に屋外設置した外部アンテナを接続することの威力を知って驚きました。
発注から数日後、無事購入品が到着しさっそく取り付けました。

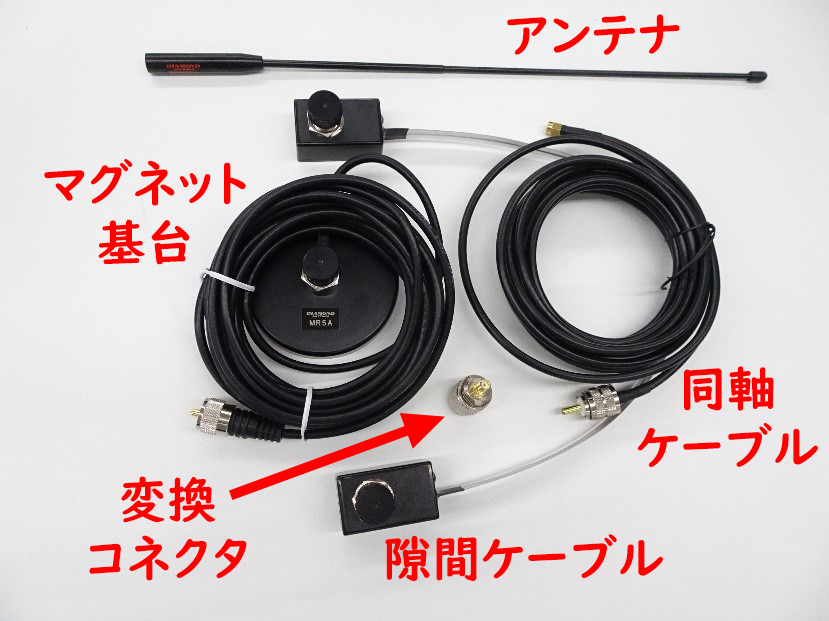

届いたアンテナやケーブルなど
設置案の絵の通りベランダにあるエアコンの屋外機の上にマグネット基台を取付けました。マグネットでしっかりくっつき、将来もう少し長いアンテナを取り付けても安定しそうだと感じました。
マグネット基台にはまず変換コネクタ(MP-SMAJ)を取付け、そこへアンテナを取付けました。今回は目立たないようにベランダの手すりより低い位置への取付けですが、屋内より電波が飛びそうな雰囲気がします。

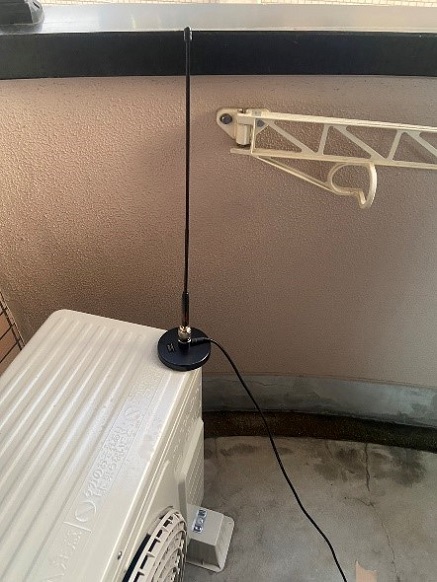

アンテナはエアコン室外機に取付け

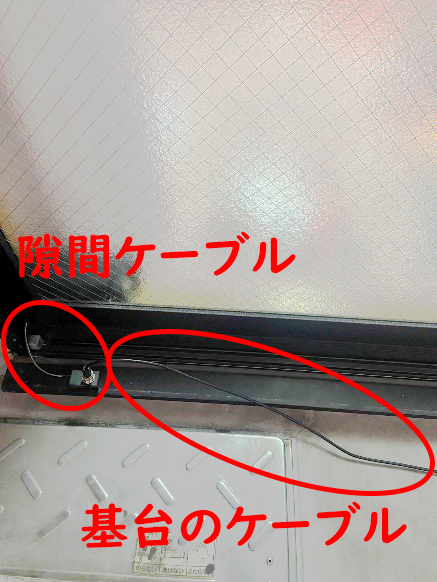

基台のケーブルと隙間ケーブルをつないだ
屋外側の分の作業完了後は屋内側です。隙間ケーブルを使うと窓や扉をぴったりと閉めることができるので、当初は使う時だけアンテナを設置しようと考えていましたが、そのままにして置くことにしました。

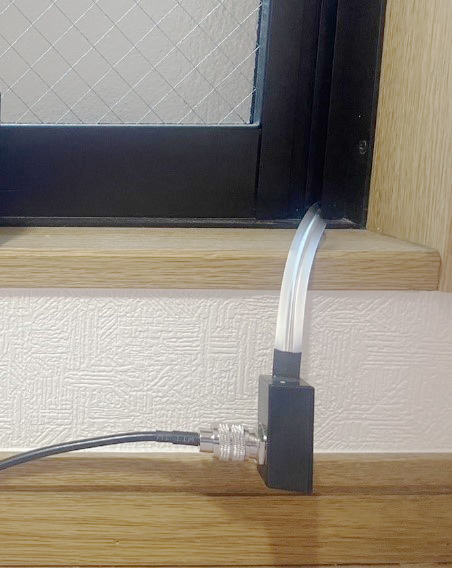

扉から出ている白いのが隙間ケーブル
隙間ケーブルの黒い箱にある接続コネクタ部分に屋内用ケーブルとして用意したケーブル(RG58A/U)を使って無線機や受信機に接続しました。

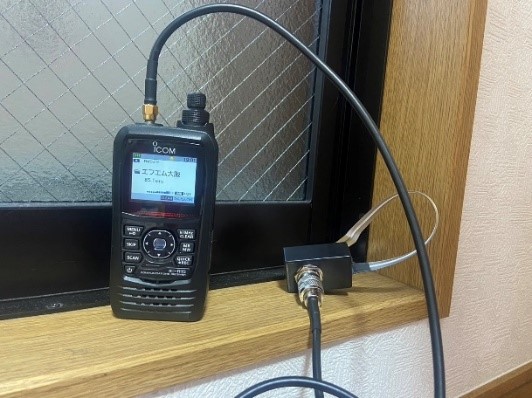

まずはIC-R15を接続してみました
早速よく聞いている航空無線を聞いてみると、外部アンテナを使わずに屋内で聞いていた時よりもずっとよく聞こえるようになりました。

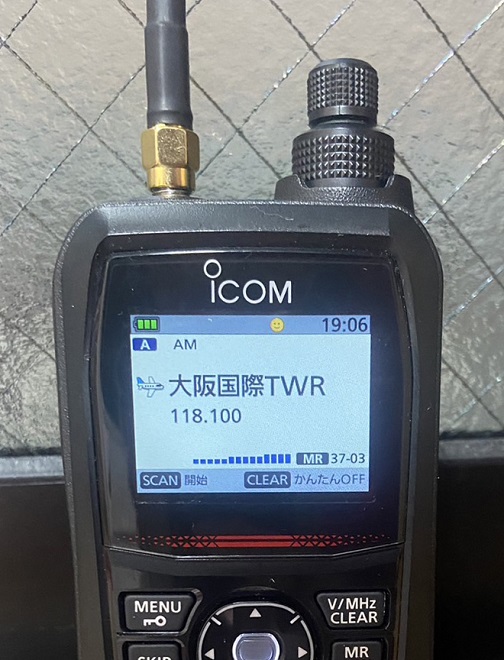

大阪国際TWR(伊丹空港)

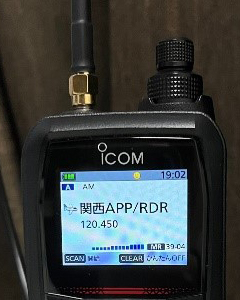

関西国際空港APP/RDR

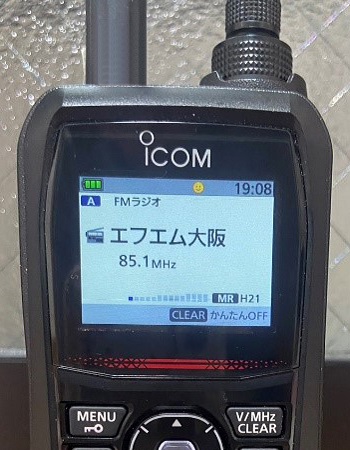

次は、FMラジオの受信をしてみました。こちらはずっと安定して聞こえているので、屋外設置アンテナと付属の純正ホイップアンテナを使用した屋内で聞いた時と比べてみました。
屋内純正ホイップアンテナ

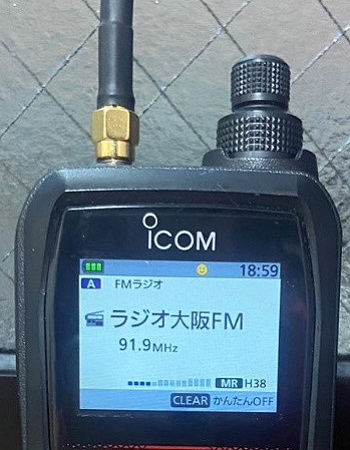

屋外設置アンテナ
屋内純正ホイップアンテナ
屋外設置アンテナ
どちらもギリギリで聞こえていたのが、大変よく聞こえるようになりました。次は肝心の430MHz FMをIC-T10で聞いてみることにしました。設置した日はあいにく佐藤さんとはタイミングが合わなかったので他の方が交信しているのを聞いてみました。

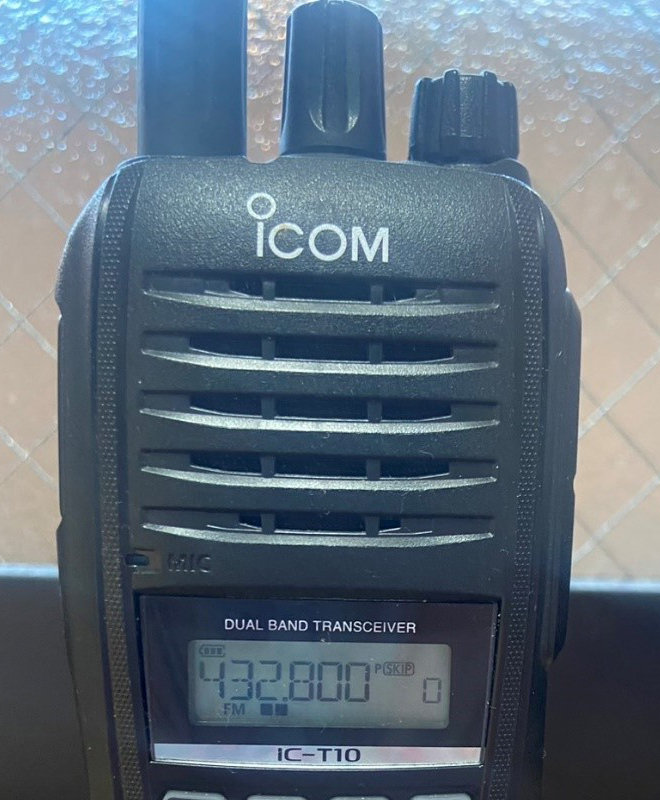

屋内純正ホイップアンテナ

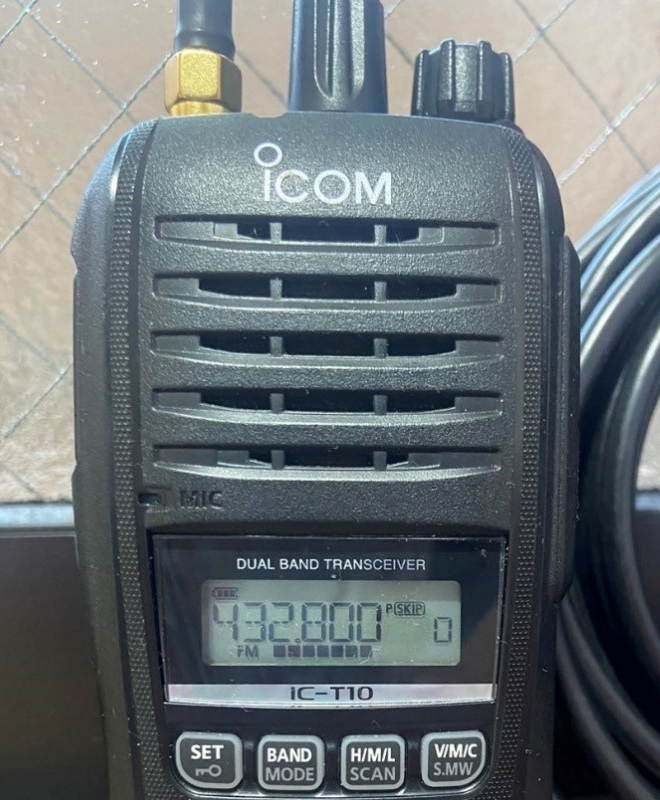

屋外設置アンテナ
IC-T10に付属の純正アンテナで屋内受信したときよりも、今回設置した外部アンテナのほうが信号が非常に強くなり、雑音交じりだった会話がクリアに聞くことができるようになりました。これは佐藤さんと交信できるのではと期待が持てました。あとは佐藤さんと時間を合わせて無事交信できるかです!
鈴木さんと同じものを購入しました。鈴木さんの場合はベランダ床にあるエアコンの室外機に取り付けたのですが、私の自宅はベランダの天井部分にエアコンの室外機が吊り下げられていました。これでは室外機の上にアンテナを取り付けようにも天井と室外機の間が狭く取り付けることができません。そこで考えたのは・・・

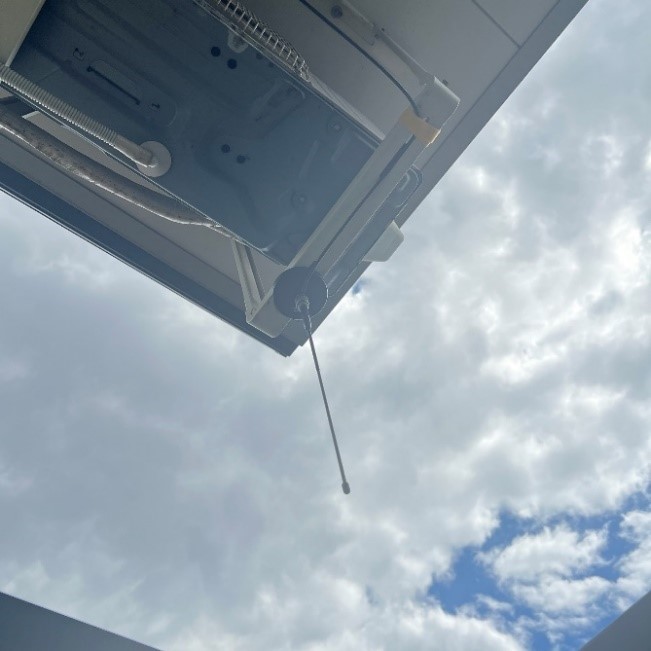

磁石なので逆さにくっつけてみました
室外機を吊り下げている台にマグネット基台がくっついたので、逆さまですがうまく取り付けることができました。そのままだと同軸ケーブルがブラブラしてしまうのでマジックテープバンドを巻き付けて固定しました。そしてベランダの床まで雨どいに同軸ケーブルを沿わせて同じようにマジックテープバンドで固定しました。うまくいったところで鈴木さんと同じように隙間ケーブルを使って屋内に引き込みました。

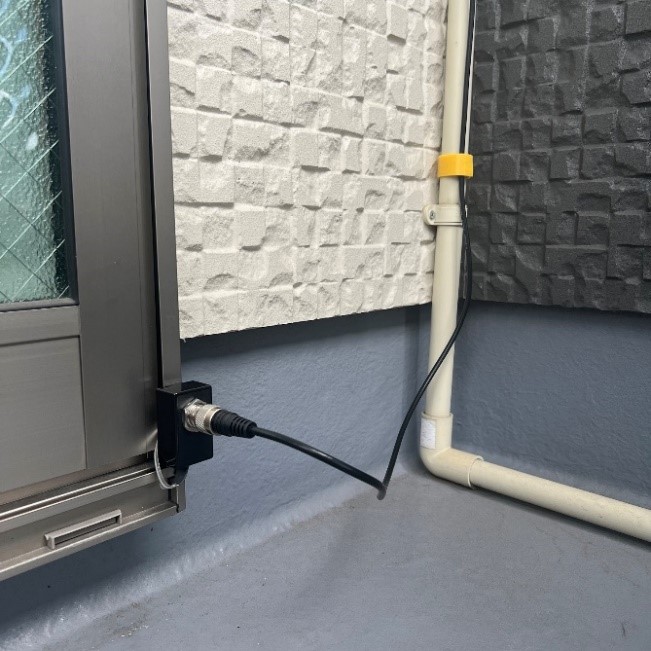

黄色いマジックバンドで雨どいに固定

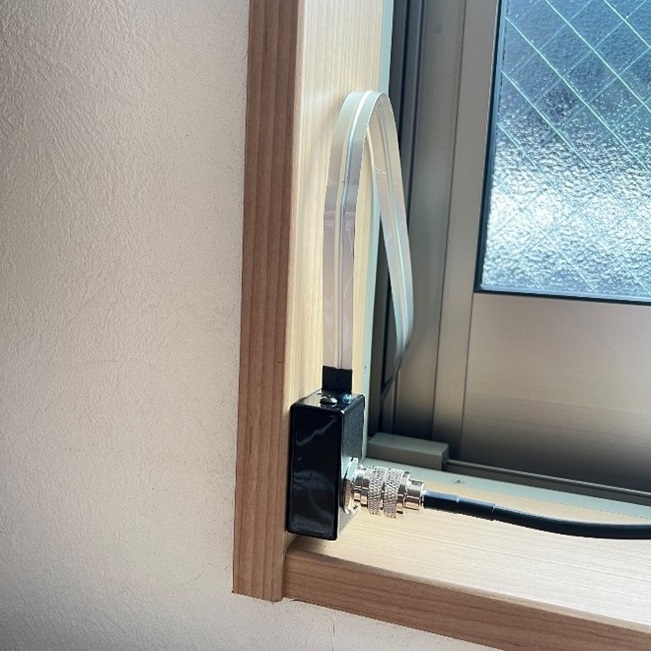

隙間ケーブルで屋内へ引き込み
私もまずは受信機IC-R15に外部アンテナを接続してみました。

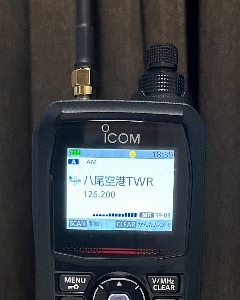

八尾空港TWR

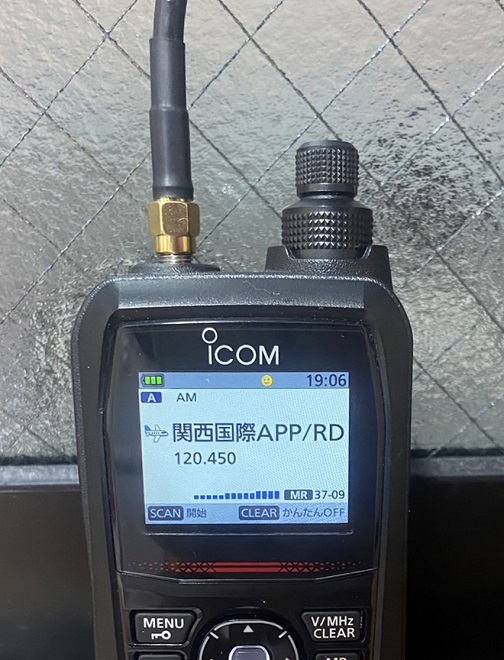

関西国際空港APP/RDR
これまでよく聞いていた両局共、目盛りが全部振れてくっきり強く聞こえるようになりました。気を良くして次はFMラジオを聞いてみることにしました。

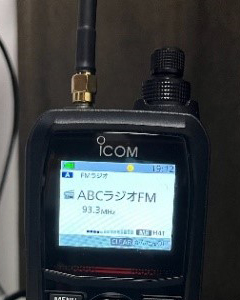

ABCラジオ(FM補完放送)

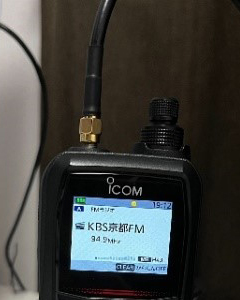

KBS京都(FM補完放送)
今までぎりぎりで聞こえていたABCラジオが以前より強く聞こえ、さらに今まで聞こえなかったKBS京都が聞こえるようになりました。
私たちの予定が合い430MHz FMで交信することにしました。まずは鈴木さんから屋外に設置したアンテナを使って、私を呼び出してもらったところ・・・
あっ! 聞こえる♪
うっかり、室内で純正ホイップアンテナで聞いていましたが、何とか鈴木さんの声が雑音交じりで聞こえてきました。しかし「ちょっと外のアンテナにつなぐから待ってて!」と応答してみたものの、屋内から送信した私の電波は鈴木さんには届きませんでした。

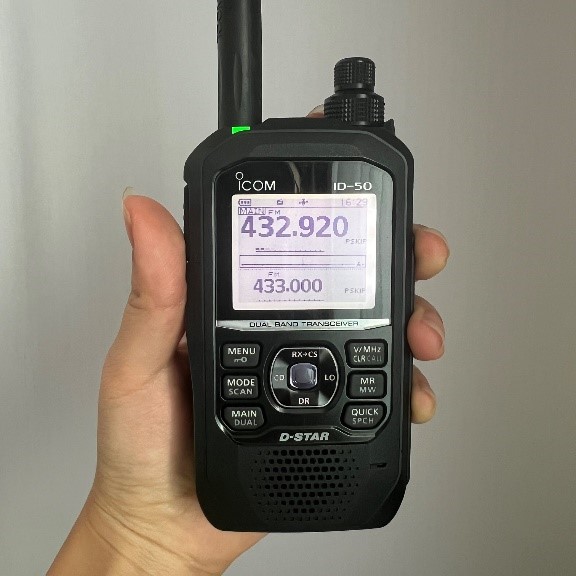

そこで、急いで屋外に設置したアンテナにつなぎ替えてみたところ屋内で受信したときは目盛りが2つくらいでしたのが、なんと! 目盛り10個まで振れるようになり鈴木さんが私を呼ぶ声がバッチリ聞こえてきました。

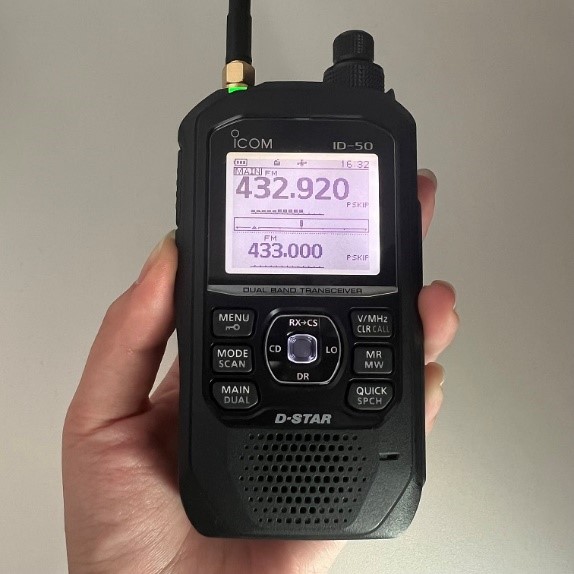

受信信号がアップ!!
鈴木さん: 「何してたん?」
私: 「ごめーん、アンテナつなぎ間違えてたわ~」
と私たちは自宅同士で交信できるようになりました。
ベテランの方々には釈迦に説法になるかと思いますが、この事例が初心者の方々の一助になればと思い、あえてご紹介させていただきました。電波が届かないからと諦めずに、色々と工夫することで皆様もアマチュア無線を楽しんでいただけましたら幸いです。
※注意
ベランダなど屋外にアンテナなどを設置する場合は、落下して人や物に危害を与えないように十分注意してください。
