AZR-550FZを発売

1.8MHz-28MHz+50MHz(160m-10m)+6m リニアアンプ

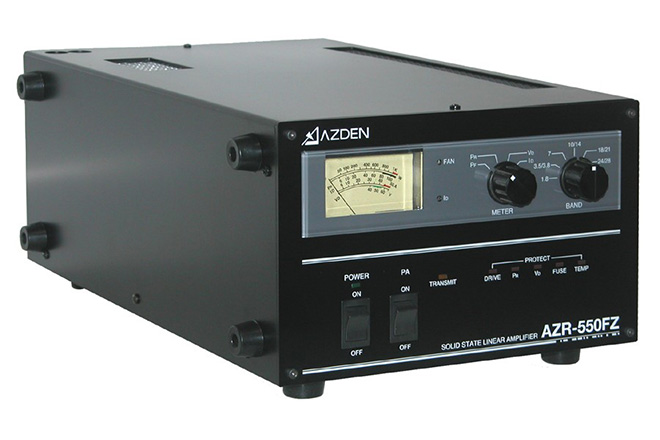

AZR-550FZ(アツデン)

価格
285,000円+税

アツデン株式会社は、コンパクトで軽量なHFリニアアンプAZR-550FZを発売すると発表した。スイッチング電源の採用により、全質量はわずか9.2kgとなっており、海外移動運用などへの持ち運びに大変便利だ。

主な特長

  • MOS FET (VRF150 4個をパラレルプッシュプル)を使用。最大出力は550W (SSB,CW AC200V-240V運用時、AC100V- 120V時は500W)。ブロードアンプの特性を有し、バンド切換のみ設定。
  • 電源電圧は切替なしでAC100V-240Vまでに対応、日本国内だけでなく海外におけるDXペディション等にも幅広い運用ができます。
  • マルチメーターにてドレイン電流(ID)、ドレイン電圧(VD)、出力電力(PF)、反射電力(PR)が測定でき各部の動作状態を容易確認できます。
  • 各部保護のためプロテクト機能を搭載しています。過入力、SWR過大、異常過熱、ドレイン過電圧、過電流。

主な定格

●周波数:1.8~54MHzの全アマチュア無線バンド、●電波形式:SSB, CW, (RTTY, SSTV, FM)・励振電力:50~90W、●出力電力:定格出力/ 550W(RTTY, SSTV, FMでは1/2)(AC100V~120V運用時は500W)、●ドレイン電圧:42V (無励振時)、●ドレイン電流:最大30A、●入力インピーダンス:50Ω不平衡、●出力インピーダンス:50Ω不平衡、●終段トランジスタ:VRF150 x 4、●回路方式:AB級、パラレルプッシュプル方式、●電源電圧:AC100~240V 50/60Hz、●内蔵メーター:出力電力PF1kW、ドレイン電流ID 50A、反射電力 PR100W、ドレイン電圧VD 60V、●入出力コネクタ形式:M-J型、●外形寸法:232(W)×142(H)×392(D)mm (突起物含まず)、●質量:約9.2kg、●冷却方式:強制空冷、●消費電力:単相15A(100V)/7.5A(200V)最大

※仕様および外観は、 改良のため予告なく変更することがありますので、 あらかじめご了承ください。
