IC-9700インプレッション

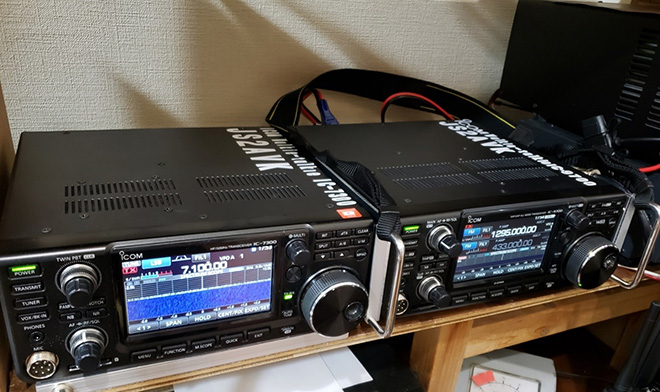

1月26日から発売開始されたVHF/UHFトランシーバー IC-9700について書きます。
●基本スペック
周波数範囲
＜動作範囲＞
144.000～146.000MHz
430.000～440.000MHz
1260.000～1300.000MHz
＜保証範囲＞
144.000～146.000MHz
430.000～440.000MHz
1260.000～1300.000MHz
モ ー ド SSB,CW,RTTY,AM,DV,DD
消 費 電 力 待受時1.2A(TYP)、受信時最大1.8A以下、送信時15A以下
外 形 寸 法 240(W)×94(H)×238(D)mm
重 量 約4.7kg
送 信 出 力 144/430MHz帯 SSB/CW/FM/RTTY/DV：50W～0.5W、AM：12.5W～0.125W
1200MHz帯 SSB/CW/FM/RTTY/DV/DD：10W～0.1W、AM：2.5W～0.025W
IC9700パンフレットより抜粋
IC-9700の主な特徴
・インターフェイス
IC-7300とほぼ共通で、IC-7300ユーザーなら簡単に操作できそうです。ボタンやつまみがIC-7300から変更があり、TWINPBTボタンが2バンドの独立したAF RF/SQL用つまみになっておりフィルター帯域の調整はMULTIボタンに割り当てられるようになりました。
・D-STAR
DV DDモードに対応していて音声のほか、デジタルデータの送受信も可能になっており、DDモードで128kbpsのインターネット通信も可能です。また今までのD-STAR機同様に位置情報を表示することができ、外部GPSを接続するか、マニュアルで位置情報を設定しておけば、相手局との距離の表示も可能となっています。

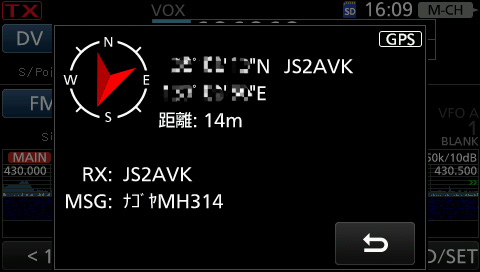

位置情報表示の例
・インターネット通信

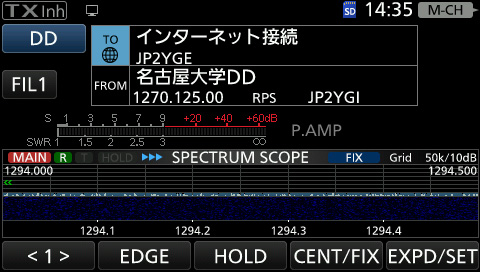

PCとIC-9700をLANケーブルで接続し、最寄りのDDモードのレピーターに接続すると128kbpsのインターネット通信もすることができます。
・IC-9700でインターネット通信をする手順
1. FROMを最寄りのDDモードのレピーターに設定し、TOをインターネット接続に設定。IC-9700のLANポートとPCをLANケーブルで接続。

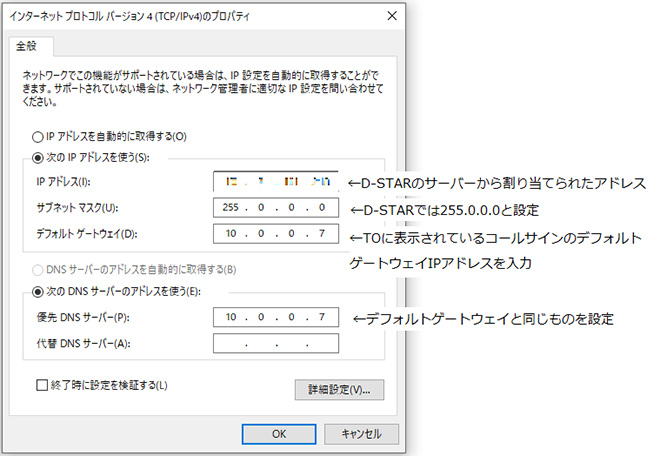

2. PC側ではコントロールパネル→ネットワークとインターネット→アダプターの設定変更。イーサネット→プロパティ→インターネットプロトコルバージョン4と進み以下のように設定。
D-STARのサーバーから割り当てられたアドレスはD-STARのサイト(https://www.d-star.info)から確認できます。
デフォルトゲートウェイはアイコムのサイト(https://www.icom.co.jp/d-starsite/repeater)から確認できます。
3.TRANSMITボタンを押せば通信を開始します。
次号でも、引き続きIC-9700のレポートを掲載予定です。お楽しみに。
