前回の概要

前回はヤフオクで入手した9R-59Dを修復するために、事前調査をおこないました。

入手した9R-59Dはヤフオクの説明に記載されていたとおり中波帯の受信が可能でした。取扱説明書に記載されている局部発振器などコイルパックの中波帯バンド(Aバンド)に関わるコイル、トリマーコンデンサを調整した結果、AM放送が受信できることを確認しました。Aバンド(中波帯)以外のバンドではCバンド(3MHz～15MHz)をラフに調整してみましたところ、感度はよくありませんが海外のAM放送を受信できました。

取扱説明書の回路図には真空管のバイアス電圧が記載されていましたので、その電圧を確認しました。バイアス電圧測定値が取扱説明書に記載されている値と大きく異なっている箇所については、周辺の回路を調べて規格値と大きく異なる値になっている抵抗をいくつか発見しました。いったん作業を終了し抵抗を入手することにしました。

部品の入手

不良の部品は、まだ抵抗のみしか発見できていませんが、発見した不具合をゆっくりと直していくことにしました。手持ちの抵抗には2分の1ワットの物がありませんでしたので購入しました。このごろXYLからは、もう断捨離していく年齢であることを説かれているのですが「俺は90歳まで生きるぞ。20年もたてば抵抗なんて売っていないかもしれない」というわけで、不具合箇所の抵抗数点を購入するのではなく、「エイヤー」とセットを買ってしまいました。抵抗の種類はE12系列すべて＋αの130種類、各値が10本ありますので、しめて1300本あります。使い切ることないだろうな。購入するときはうれしいですが、現物が手元に届くと「また無駄なものを買ってしまった」と我ながらあきれます。2500円ほどです。安いのか高いのか?

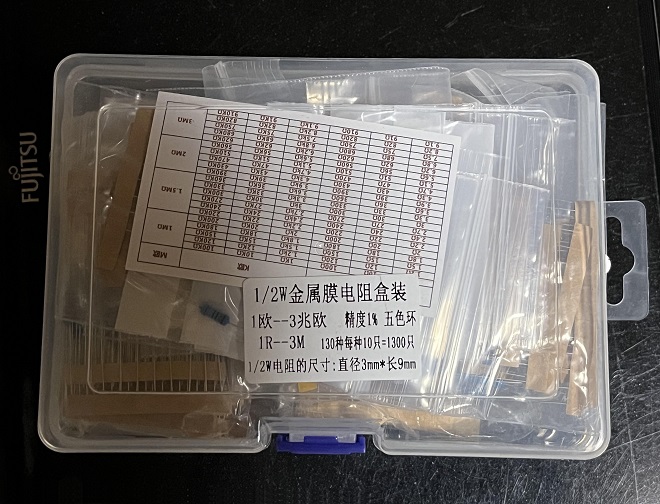

写真1が届いた品物です。

写真1 購入した抵抗セット(130種類、1300本)

部品交換

部品交換です。プリント基板と違って広々とした空間にはんだ付けされていますので、楽に交換できます。

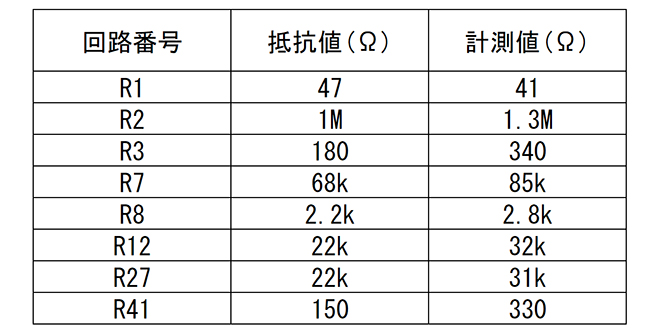

前回の記事で記載しましたが、抵抗値が大きくなっている次の抵抗器を交換してしまいました(表2)。部品がたくさんあると気兼ねなく交換できます

表2 交換した抵抗器

まだまだ不良部品あるかもしれませんが、電源を投入して動作を確認したくて仕方がありません。抵抗の交換前に部品が燃えることもなかったので、誤配線がないか確認してスイッチをONにすることにしました。

バイアス電圧測定

スイッチをONにし、真空管が暖気した頃に各部位のバイアス電圧を測ってみました。

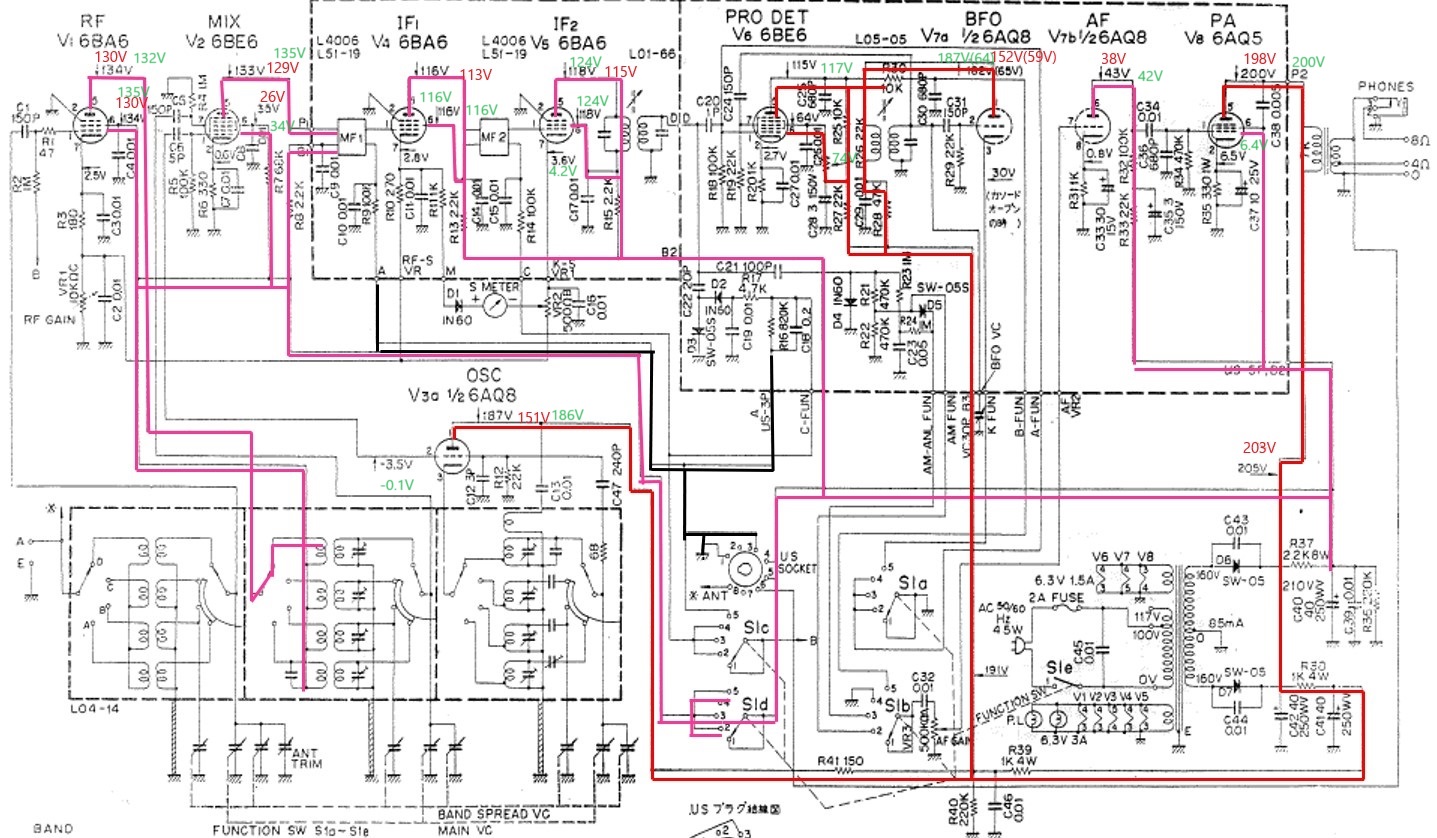

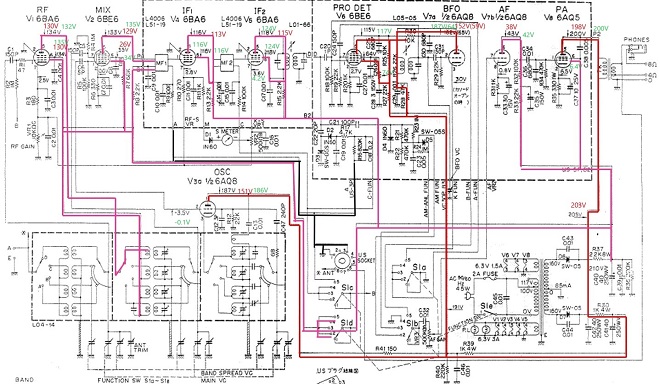

部品交換前と比較したものが図3です。交換前の電圧と併記してみました。緑色が交換後のバイアス電圧です。

図3 真空管各部のバイアス値

図が小さくて見辛いかもしれませんが、取扱説明書中に記載されているバイアス値に近い値になりました。ただ、局部発振器V3のグリッド電圧が取扱説明書の値の30分の1ほどしかありませんので、まだ不具合があるかもしれません。しかし、そこは置いておいて電源投入することにしました。

局部発振部の確認

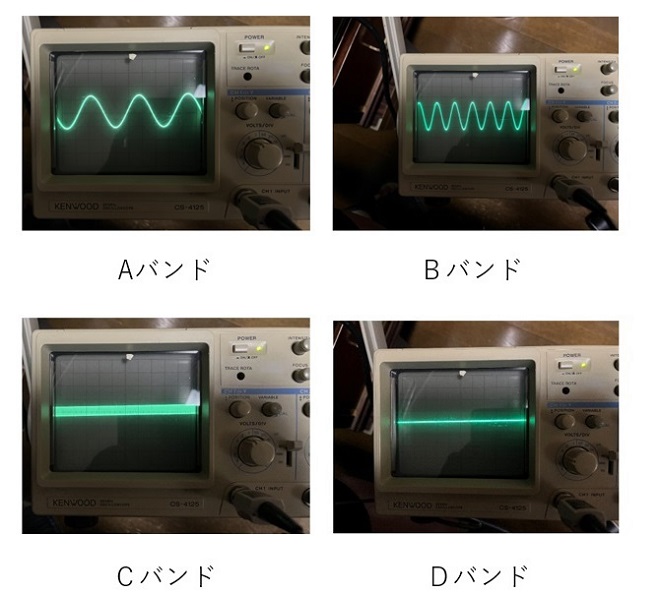

局部発振部のグリッド電圧の値が取扱説明書に記載されている値と異なっているので不安がありますが、局部発振部の出力信号を見ることにしました。回路図の場所では、V3のグリッド出力です。これがV2の第1グリッドに入っていますので、V2の第1グリッドにオシロスコープのプローブを当てて確認しました。結果が写真4です。写真4の左上から順番にAバンドからDバンドの出力です。

各バンドの受信周波数帯は次の範囲でした。
　Aバンド: 550kHz ～ 1.6MHz
　Bバンド: 1.6MHz ～ 4.8MHz
　Cバンド: 4.8MHz ～ 14.5MHz
　Dバンド: 10.5MHz ～ 30MHz

写真4 局部発振部の出力

A、B、Cのバンドでは局部発振器は動作していますが、Dバンドは発振していません(あとで少しコイルとトリマーを回したところ姿をあらわしました)。また、Cバンドは信号レベルが低くなっています。ちょっと元気がありません。7MHz帯が入らないのはこれが関係しているかもしれないと思いました。

調整してみる

中波帯(Aバンド)はすでにAM変調波の受信できることを確認していましたが、もう一度コイルパックを調整してみました。若干入りがよくなったようです(アバウトですみません)。

次に再度7MHzの調整をすることにしました。信号発生器は持っていませんが、スペアナのtinySAを調べてみるとAM変調がかけられるようですので、変調をかけた信号を受信機に入力して調整することにしました。

変調をかけるためには(詳細は省略しますが)、tinySAを起動して、「LOW OUTPUT」にすることで、tinySAの左側にある2つのコネクタの下のコネクタから信号が出力されるようになります。

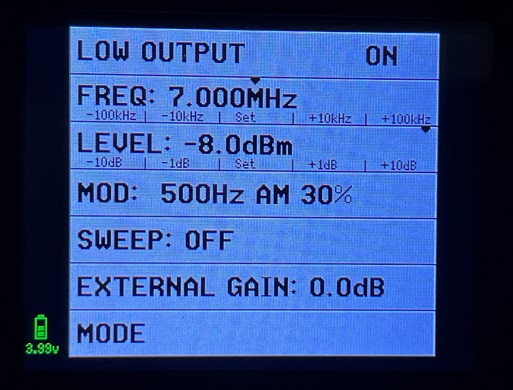

次に、変調をかけるために搬送波周波数(FREQ: 7.00MHz)、出力レベル(LEVEL: -8.0dBm)、信号波周波数、変調方式、そして変調率(MOD: 500Hz AM 30%)を設定し、一番上の「LOW OUTPUT ON」にしました(写真5)。

写真5 tinySAを信号源として使用

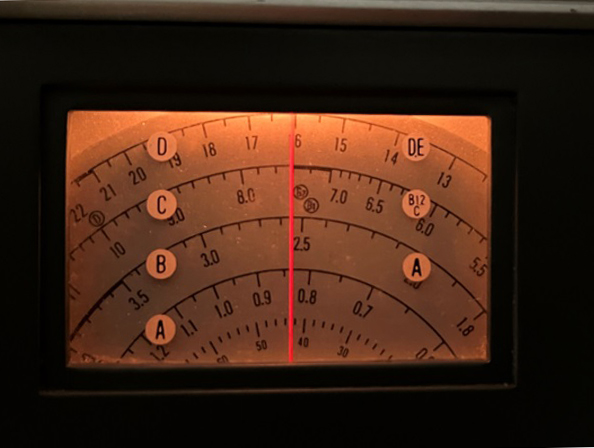

tinySAの出力と9R-59Dのアンテナ端子を同軸ケーブルで接続し、9R-59Dのメインダイヤルを回していきました。-8dBmも入力したので簡単に信号音を見分けることができました。この時の受信機ダイヤル指示値は7.4MHzを指していましたので、実入力周波数値と受信機の表示のズレは400kHzほどあります(写真6)。まだどこに不具合があるのかもわかりませんのでさわりません。本格調整の時までは400kHzのダイヤル指示誤差があることを頭に入れて次にすすみます。

写真6 7MHz信号投入時、同調点でのダイヤル表示値

この状態でメインダイヤルを回して行くと、中国や韓国のAM局が入ってきました。ここでFUNCTIONスイッチを「AM-ANL」にセットするとノイズリミッタが働きます(働いているのかは、ノイズが多いときにわかりますが、ノイズがないとわかりにくいです）。

また、FUNCTIONスイッチを「SSB-CW」にセットすると“何も聞こえてきません”。「うーん、BFOが発振しているのか確認しよう」とBFOに目を向けることにしました。

BFO

BFO(Beat Frequency Oscillator、うなり発振器)は、CW信号やSSB信号を復調するときに使われる電子回路です。AM(振幅変調)の復調には使用しませんが、SSB-CWでは必要な回路です。

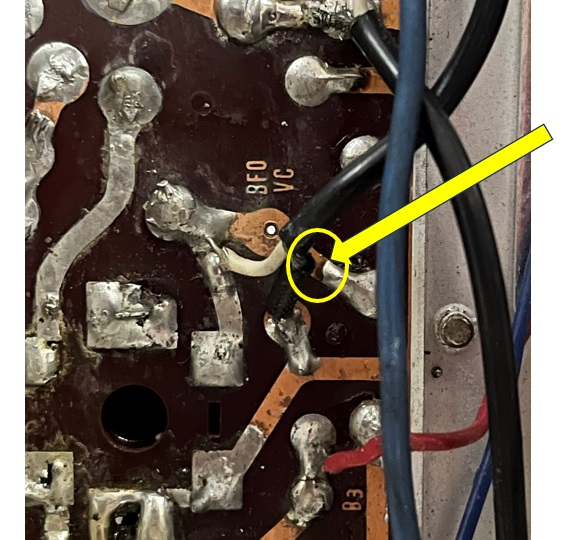

入手した9R-59Dでは中波帯信号と7MHzのAM変調波は受信できますがSSB-CWが受信できません。そのため、SSB-CWにかかわるBFO付近の不具合の可能性があります。そこでFUNCTIONスイッチを「SSB-CW」に切り換えてBFOの出力をオシロスコープで観察してみました。発振回路に直接オシロスコープを接続すると発振動作に影響を与えるのでV7のグリッドではなく、V6の第3グリッドをオシロスコープで観察しましたが、発振出力が見えません。「発振していないのか」と思いながらこの近辺の回路を順番に見ていくとBFO周波数設定用のバリコン(VC)の白線とグランド端子が短絡していました。写真7の黄色の円内に見えるケーブルグランドが矢印先のはんだ位置に接続されていたため、BFO用のバリコンがショート状態になっていました。

写真7 BFO回路で短絡箇所

すぐにはんだごてを使ってこの誤配線と思しき箇所を取り外し、オシロスコープでBFOを見てみると発振しました! 万歳です。

中波帯(Aバンド)のFUNCTIONスイッチを「AM」にし、NHKの周波数にダイヤルを合わせました。その後FUNCTIONスイッチをSSB-CWにしてBFOピッチコントロールバリコンを回すとNHKの放送が聞こえてきました。

気をよくして7MHzでCW受信しようとしましたがまだ周波数設定がうまくできていないので、つかめませんでした。それでも、7MHzあたりをぐるっと回して行くと、RTTY信号のような音が聞こえてきました。7MHzで常時聞こえている信号かもしれません(我が家はリフォーム中のためIC-7300のアンテナもつながっていないので確かめるすべがありません）。

では調整してもっと聞こえるようにしようと思いましたが、今回は時間切れです。
