1. 「マイクコントロールBOX」の製作

(1)はじめに
これまで駅前QRVなどの移動運用においてベンチ等に座ってQRVできない場合、街中に立った状態で運用していました。この時、筆者はビデオ三脚にリグとアンテナを取り付けた小幌スタイルで運用していますが、純正ハンドマイクを握り、ログを執りながらのQSOが非常に難しい? と感じており、両手を空けて、ログを執るにはどうしようかと模索していました。

結論を言ってしまうと、ロック式PTTの付いたスタンドマイクを使用すれば解決するのでは考えました。なお、市販品の活用(改造)、グッズ製作(自作)は自己責任のもとに実施しています。

(2)PC用USBスタンドマイクの活用

ある時、となり街を徘徊中? に中古の家電やPCを取り扱う店舗のジャンクコーナーで小さいUSBスタンドマイク(税抜100円)を発見、即購入しました。

USBスタンドマイクを活用するにあたり問題がでました。マイクエレメントはコンデンサーマイクですが電気的にUSBからステレオプラグに変換する方法が厄介でした。そんなこんなでUSBスタンドマイクのUSB変換回路を使用せず、コンデンサーマイクに直接3.5mmステレオミニプラグ付きケーブルをハンダ付けすることにしました。3.5mmステレオミニプラグは1番ピンにマイク＋、2番ピンは無接続、3番ピンにはマイク－(GND)となるように接続しました。スタンドマイクには風防が付いていませんでしたので必要に合わせ調達を考えます。

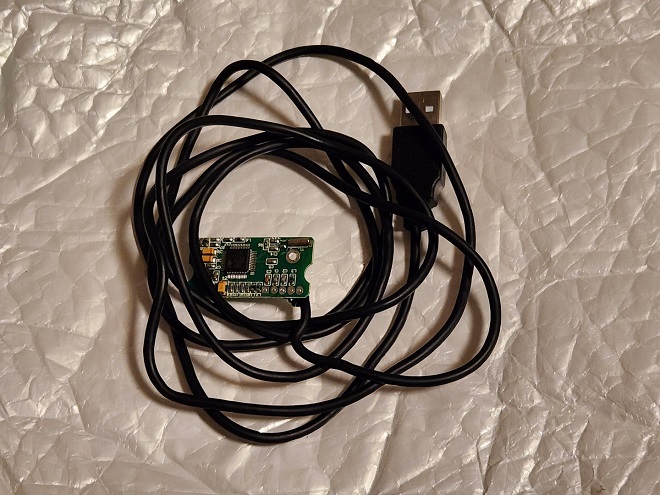

撤去したUSB変換基板

(3)IC-705との接続

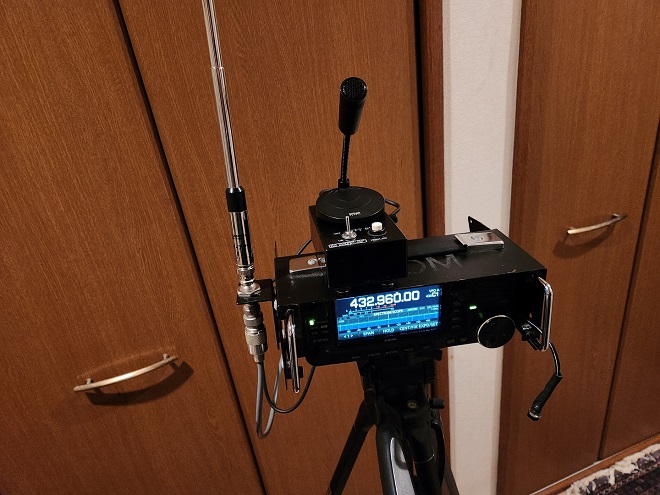

今回のスタンドマイク＆コントロールBOXの構成は以下になります。
①IC-705接続ケーブル
②マイクコントロールBOX(PTT回路)
③スタンドマイク

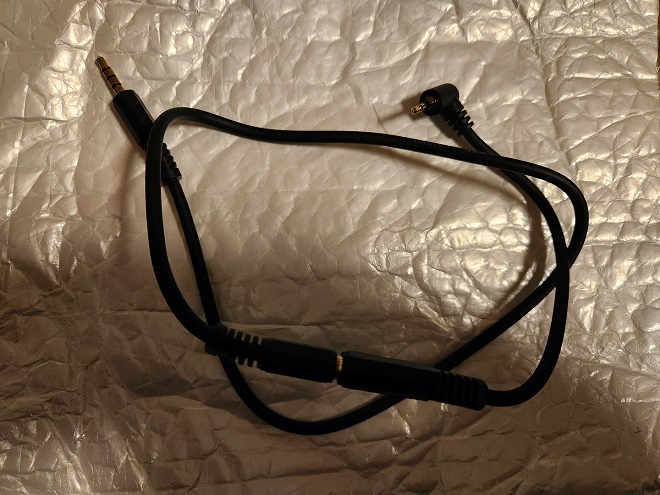

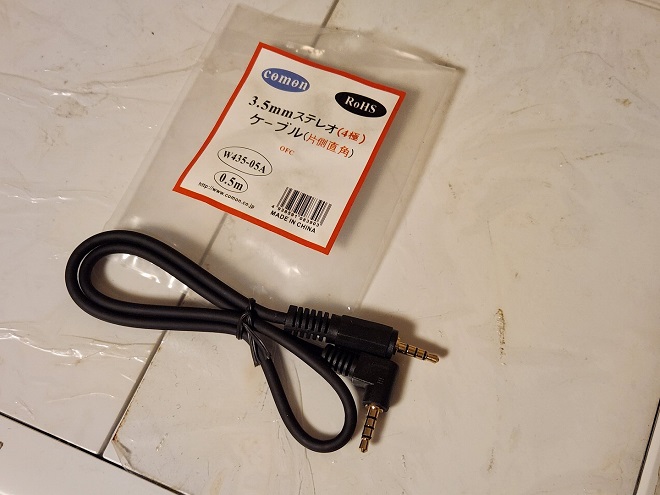

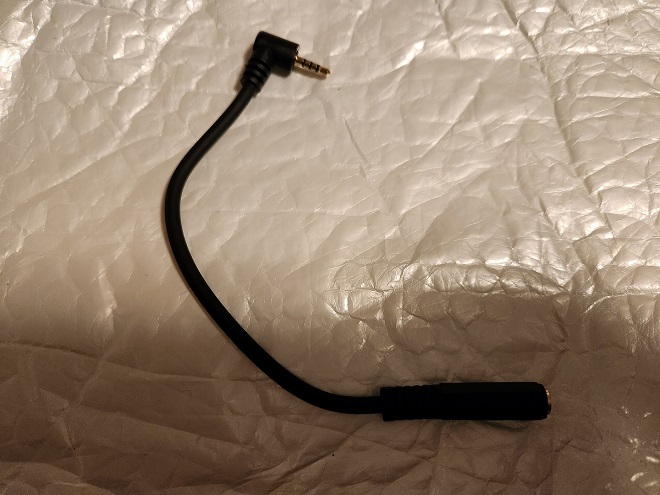

次に厄介なのがIC-705との接続です。皆さんご存知のようにIC-705は特殊でマイクに2.5mm4極プラグを使用しています。ストレートの2.5mm4極プラグケーブルの入手は容易なのですが、純正のハンドマイクにならいL型プラグケーブルにしようと思ったのですが秋葉原でも見つからず、インターネット販売で見つけることができました。IC-705接続ケーブルは購入したL型2.5mm4極オスと3.5mm4極メスの変換ケーブル【カモン 435425-015L】に3.5mm4極オス-オスの片側L型延長ケーブル【カモン W435-05A】を介してマイクコントロールBOXに接続しました。

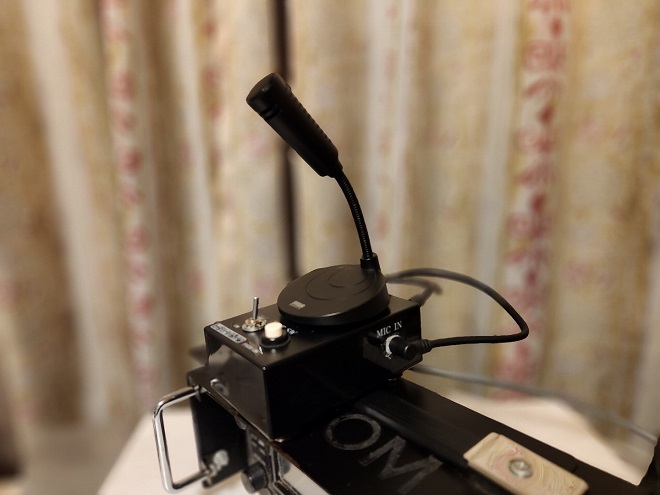

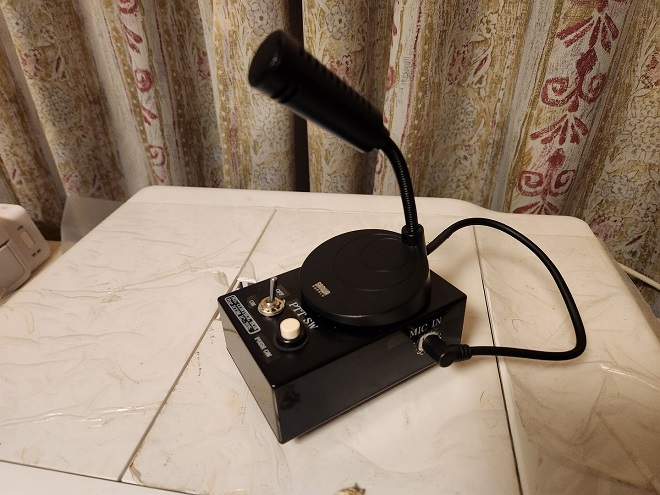

(4)マイクコントロールBOX本体
マイクコントロールBOXのPTT回路は取扱説明書に記載のある回路ですがノイズフィルター回路は省略し、1μFの極性あり電解コンデンサーはダイナミックマイクの使用を見据えて積層セラミックコンデンサーに交換しています。(無極性の電解コンデンサーの手持ちがありませんでした)

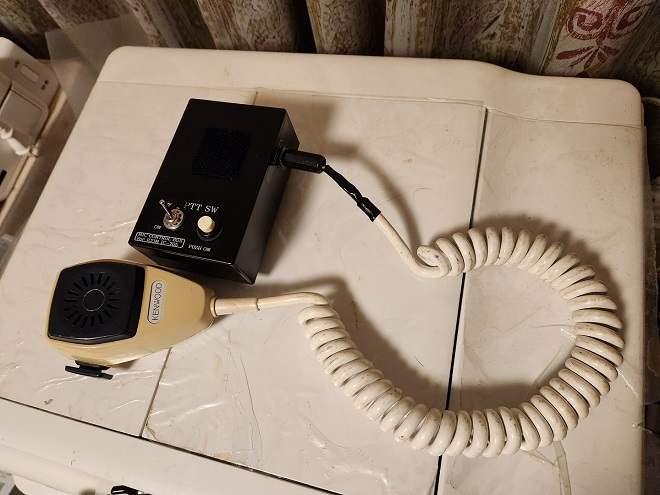

PTT用の切換スイッチはオルタネイト式押し釦スイッチとトグルスイッチを併用しています。マイク入力部は3.5mmステレオジャックを使用し、1番ピンをマイク、2番ピンをPTT、3番ピンをGNDとしてこれまでピコトランシーバ等で使用してきたハンドマイクも使用できるよう汎用性を持たせました。

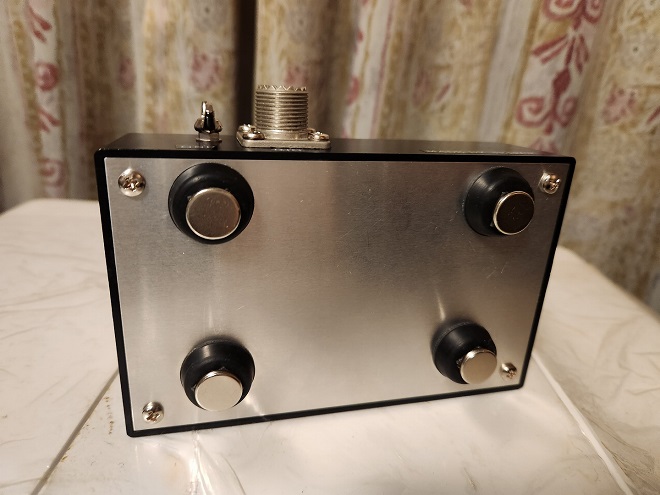

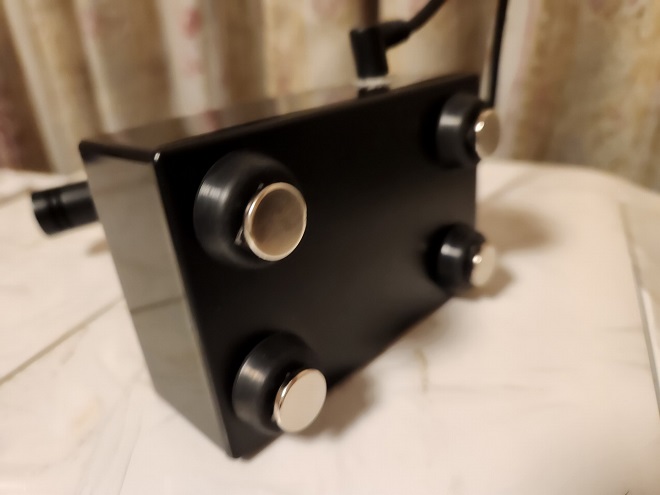

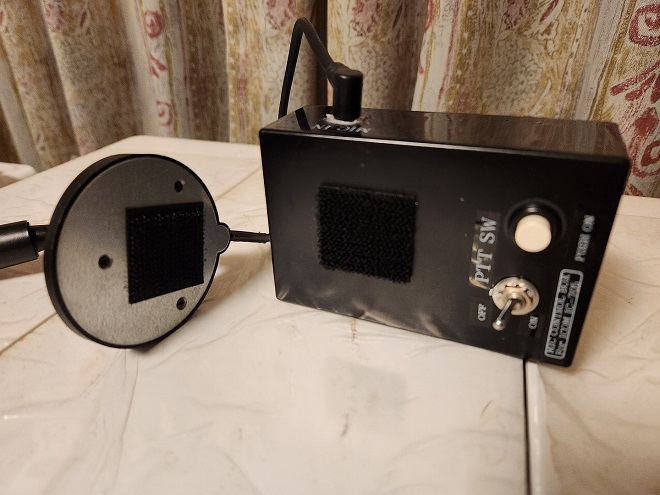

ベース部はIC-705コンソールのハンドル部をかわすため、ゴム足でかさ上げし、板状マグネットを取り付けました。マイクコントロールBOXとスタンドマイクはマジックテープで固定しました。

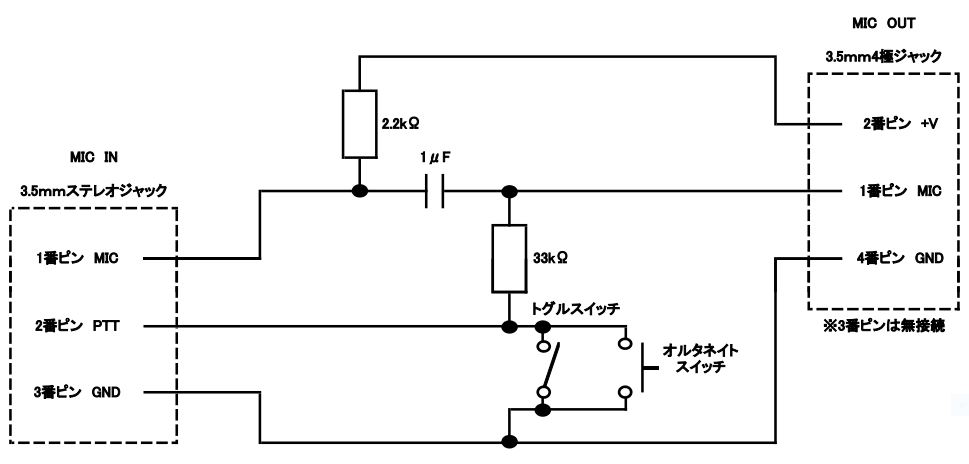

回路略図

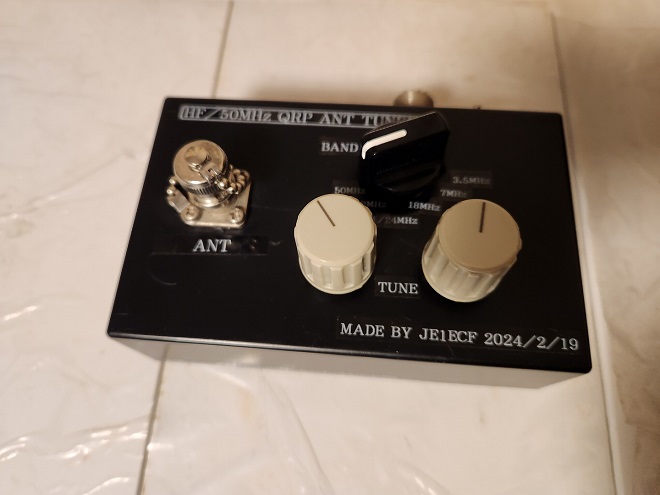

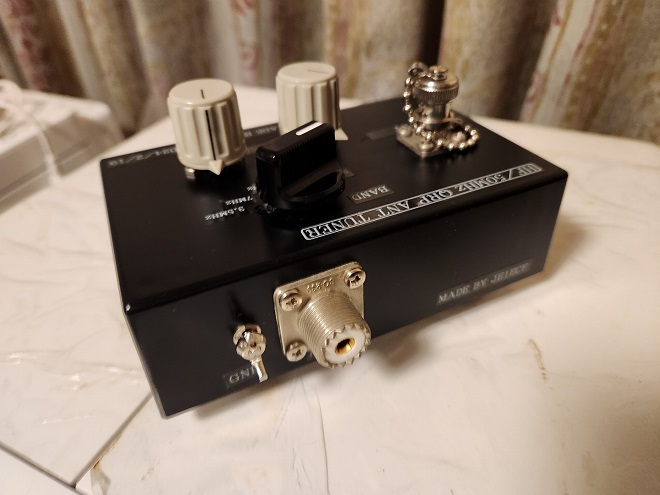

2. 「HF/50MHz QRP ANT TUNER」の製作

(1)製作のきっかけ

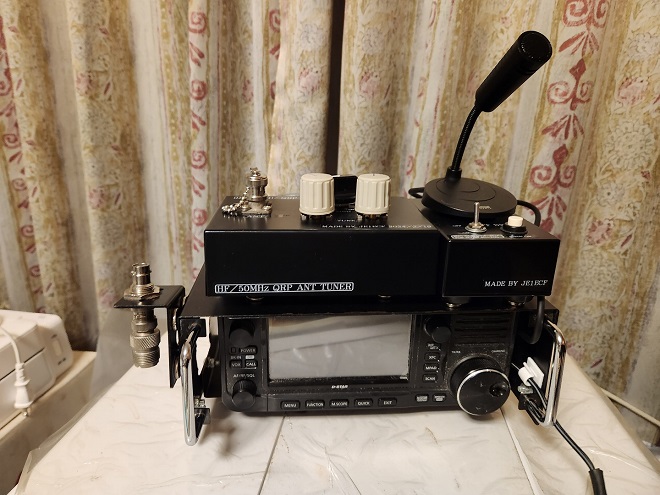

これまでも筆者はQRP用のアンテナチューナーを製作していますが基本回路は全て同じです。今回、1項に紹介したマイクコントロールBOXをセッティングしてみて隣のスペースに空白感? を感じたことから、何かないかと模索していました、

結果、並べて使用できるアンテナチューナーが思い浮かびました。今回はBNCタイプのアンテナの使用を意識してANT側をBNC(メス)としました。対応周波数は3アマの操作範囲とし3.5MHz、7MHz、18MHz、21MHz、24MHz、28MHz、50MHz帯です。実際のQRP運用では7MHzから上が対象となります。3.5MHz帯は使用したバリコンの容量にCを追加することなくLの巻き数を増やすことで対応できたことによる副産物? となります。144MHz帯と430MHz帯については愛用しているRH770のV.SWR特性が良好なため、今のところアンテナチューナーの必要性を感じていません。

(2)バリコン
通常、アンテナチューナーにはバリコンを使用します。昨今、タイトバリコンは国内生産がされていないため新品の入手は困難です。またエアバリコンも希望する容量がなかなか見つけることができません。

今回はQRP用ということで使用したバリコンはポリバリコンです。筆者は7MHz帯での使用を意識して300pF程度の容量のものを使用しています。2023年12月現在で入手可能なものは3タイプあります。

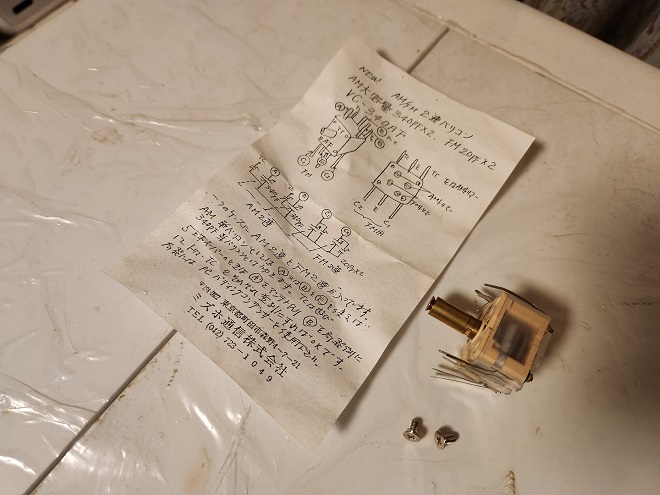

①VC-340AF(VC-340AM)【ミズホ通信】
ミズホ通信で自社のアンテナチューナーの保守パーツとして販売されていたもの。過去のハムフェアではミズホ通信協賛の自作教室などでも目にすることができました。延長シャフトと取付ビスがセットになっています。以前は秋葉原シオヤ無線(現在廃業)やJA1AMH高田OMの甥の営むレコード店で取り扱いをしていましたが現在は情報がありません。ただ、インターネットでの他パーツショップでは購入が可能です。仕様は340pF2連です。

VC-340AF(VC-340AM)

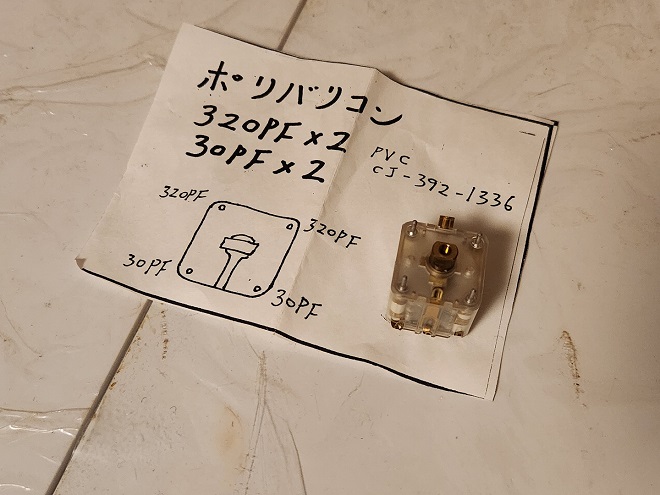

②PVC CJ-392-1336【デジット】
大阪・デジットで購入できる基板直付タイプのポリバリコンです。本体四隅に棒状の接点端子を有します。延長シャフトは別途購入となります。秋葉原・Aitendoではポリバリコン変換基板なるものが販売されていますが一致する形状のものがあるかは不明です。取り付け方に工夫を必要とします。仕様は320pF2連です。

PVC CJ-392-1336

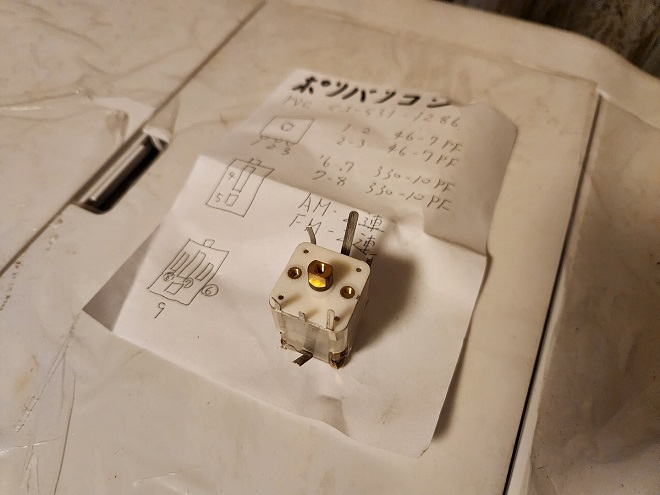

③PVC CJ-531-1286【デジット】
筆者が好んでいるもので、こちらも大阪・デジットで取り扱いがあります。今回も使用しているものです。延長シャフトと取付ビスが別途購入となります。

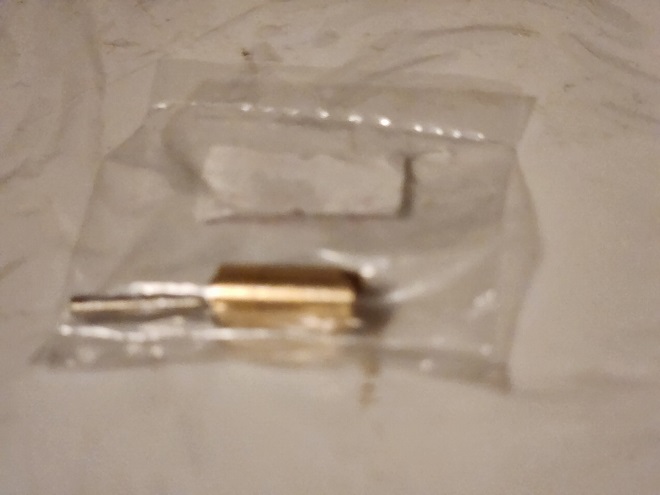

5年程見かけなくなっていましたが2023年12月に店頭で発見。即、購入しました。延長シャフトについて一言、通常は切り欠きがありポリバリコンにフィットしますが、安価なものでは単なるパイプというものあるので延長シャフトの購入には注意が必要です。なお、筆者は大阪に出向くとデジットでこのバリコン、共立電子で延長シャフトを購入します。仕様は330pF2連です。

3. いざ運用!

今回、試験運用を山手線の駅前QRVで行ってみました。昨年、山手線駅前QRVは144MHz SSBに特化しましたが、今年は「HF & 6m」をテーマに実施したいと思います。

さて、スタートする駅は「オタクの聖地秋葉原駅」です。買い物ついでに1時間程度の運用となりました。秋葉原UDXへ向かう歩道橋上でのQRVです。リグ・出力はIC-705 5W、周波数・モードは7MHz SSBと50MHz SSBとしました。使用するアンテナは7MHz帯がマルドルのモノバンドロッドアンテナ、50MHz帯はサガの50MHz & 144MHzロッドアンテナです。

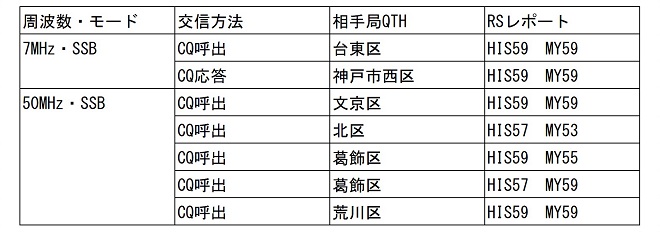

交信実績は以下の通りです。

グッズの使用感はスタンドマイクでは変調が浅いようで使い物になりませんでした。よって、ハンドマイクを使うこととなりました。
⇒マイクコントロールBOXに一石トランジスタアンプを追加する予定。

アンテナチューナーは50MHz帯においてV.SWRが1.5以下になりませんでした。まだまだ、改良が必要のようです。
⇒50MHz用のコイルの巻き数を1ターン減らす予定。

今回は両手の空けての運用には至りませんでした。残念。
