2. 430MHz帯 6エレループアンテナ

(1)はじめに
3～4ヶ月前に430MHz帯にて東京都大島町(伊豆大島)の移動局が聞こえました。アンテナは室内の三脚にループアンテナを設置して運用しているとのことでした。その数日後に、ローカル局であるグローバルアンテナ研究会の主催者とQSOしたこともあり、ループアンテナを作ろうと思いました。

参考にしたのは、グローバルアンテナ研究会で発表している5エレタイプのものでしたが、筆者が用意したアルミ材ブームが6エレまでエレメントを付けられる長さであったため、1エレメント追加して6エレとしました。

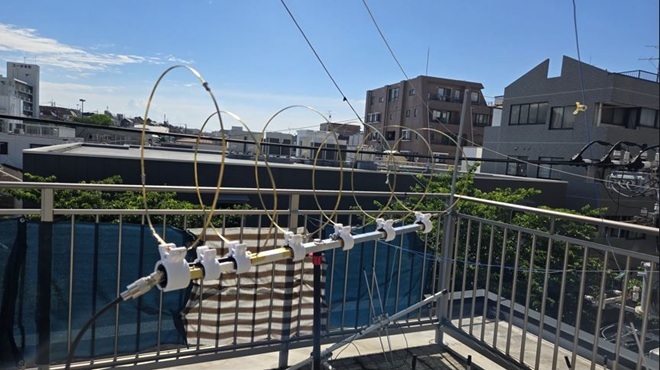

430MHz帯6エレループアンテナ

(2)製作
エレメントに使用したのは厚さ1mm、幅3mmの真鍮板棒です。ブームはコの字状のアルミ材です。給電部はMJコネクタ付同軸ケーブルのジャンク? 端材です。エレメントとブームの接続は100均のコードクリップを使用しました。製作当初はエレメントに100均園芸用パイプを使用しましたが給電部のはんだ付けがうまくいかなかったため真鍮板棒を採用しました。設置にあたり、ビデオ三脚に直付けできるようカメラネジを活用しました。各部寸法は以下の通りです。

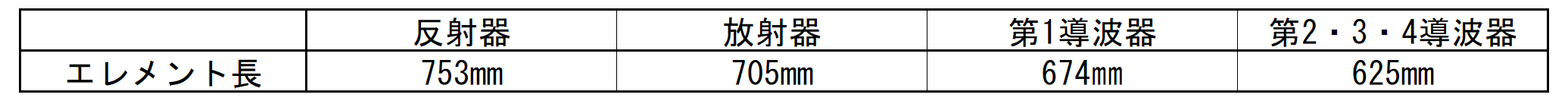

各エレメント長

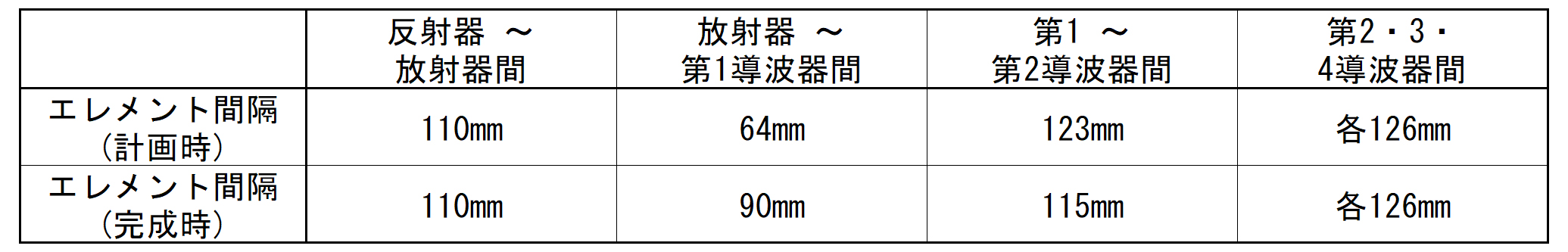

エレメント間隔

V.SWRは430MHz～435MHzで1.5以下となりました。

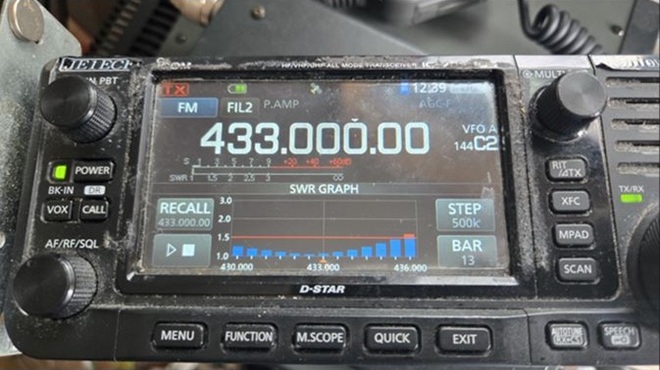

V.SWR

受信感度はたまたま聞こえていた西多摩郡桧原村の移動局の信号をメーカー製5エレ八木アンテナ(アンテン・GY-75P)と聞き比べてみました。

V.SWRの調整のみを行いましたが、メーカー製5エレ八木アンテナよりやや耳は良いようでした。即席のアンテナにしてはまあまあと自賛です。今後の課題は堅牢性の向上と考えています。今後の移動運用で検証していきたいと思います。

3. 【番外】CQ誌広告・旧「東急ハンズ」

ちょっと気になりましたので、QRPネタではありませんが、旧「東急ハンズ」の広告を探しました。小笠原渡航の前日にJARL資料室を訪問し、探索? をしたところ、ありました。CQ誌1978.9～1979.上期までの間に掲載されていました。当時、旧「東急ハンズ」の屋上にはアンテナタワーも建っていたようです。

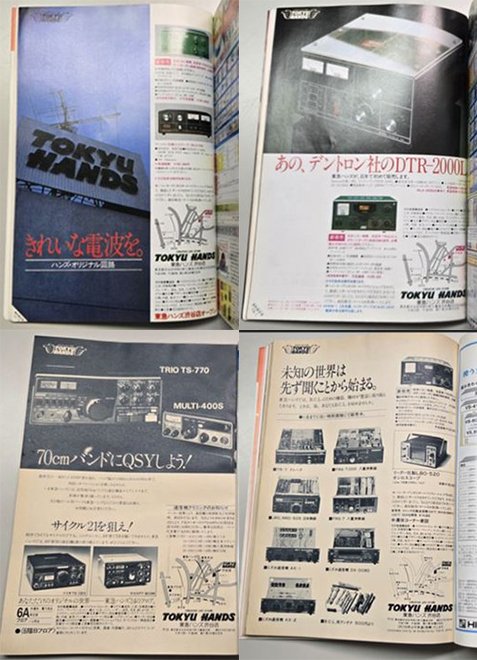

CQ出版社刊、CQ hamradio誌1978年9月号～1979年6月号に掲載された東急ハンズの広告

今回はこれでおしまいです。
