AZR-1000を発表

HF/50MHz 1kWリニアアンプ

AZR-1000(アツデン)

近日発売

アツデン株式会社は、最新のデバイスを採用し高効率を実現した国産最小かつ最軽量のリニアアンプAZR-1000を発表した。

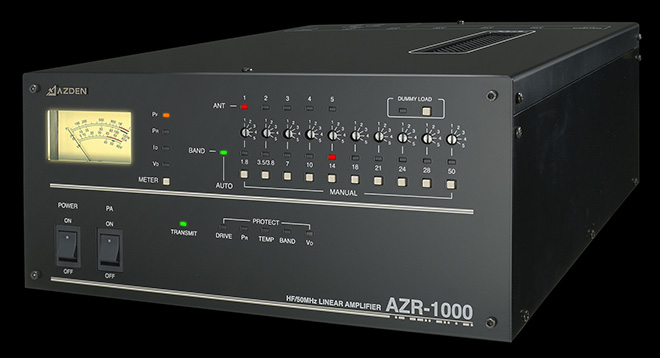

AZR-1000

主な特長
・1kW出力ながら重量約13kg、外形寸法(W)30cm×(H)14cm×(D)40cmと軽量、小型設計。
・充実した保護機能を搭載し壊れにくいリニアアンプを実現。(過入力、SWR過大、異常加熱、ドレイン過電圧、過電流)
・最新デバイスであるLDMOS 2個を採用し、パラレルプッシュプル接続で余裕のある1kW出力を実現。
・トランシーバーとデータ接続することにより、送受切替・バンド切替が連動。
・アンテナ出力5回路の他に、ダミーロード専用端子を搭載。
・新スプリアス規格対応。

主な仕様
・周波数: 1.8~54MHzのアマチュアバンド
・電波型式: SSB, CW, (RTTY, FM)
・励振電力: 100W以下
・定格出力: 1000W (700W AC100V使用時)
・終段電圧: 50V
・ドレイン電流: 最大34A
・不要輻射強度: -60dB以下(1.8~28MHz帯)、-70dB以下(50MHz帯) (新スプリアス規格対応)
・出力端子: 5系統+1系統(ダミーロード専用)
・データ端子: D-sub25ピン
・入力インピーダンス: 50Ω不平衡
・出力インピーダンス: 50Ω不平衡
・電力増幅素子: MRFE6VP61K25HR6(NXP)×2
・回路方式: パラレルプッシュプル方式
・相互変調歪(IMD) : -30dB以下(PEPより) (14MHz帯)
・電源電圧: AC100~240V、単相50/60Hz
・内蔵メーター表示: 出力電力RF、反射電力PR、電流ID、ドレイン電圧VD
・入出力コネクタ: M型
・外形寸法: 300(W)×140(H)×400(D)mm(突起部を含まず)
・質量: 約13kg
・冷却方式: 強制空冷
・消費電力: 2KVA以下(1000W出力時)
