テクニカルコーナー

IC-705のオープニング画像

JK3AZL　高岡奈瑞

IC-705の仕様変更(Version 1.09)に伴い、電源を入れた時のオープニング画像を入れ替えられるようになりました。今回はWindows標準アプリケーションの「ペイント」を使ってオープニング画像を作成する方法を紹介します。

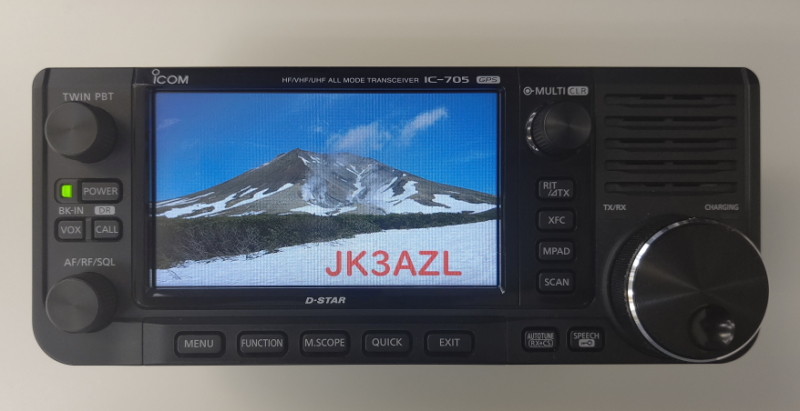

自作したIC-705オープニング画像。仲間のIC-705と見分けが付きやすく便利。

必要なものとオープニング画像に設定できる画像形式

◎必要なもの
・IC-705本体(Version 1.09以上)
・microSDカード(2GBまでのSDカードまたは32GBまでのSDHCカード)
・画像データが加工できるアプリケーション(例: ペイント)
・加工したい画像ファイル

◎画像形式
・ファイル形式: ビットマップ(.bmp)
・画像サイズ: 480×272px(24ビットカラー)
・ファイル名: 半角23文字(全角11文字+半角1文字)以下

パソコンで写真などのデータを加工できるアプリは色々ありますが、24ビットカラーのビットマップ形式で保存できるアプリでなければIC-705のオープニング画像を作成できません。Windows標準アプリの「ペイント」は、24ビットカラー/ビットマップ形式でファイル保存することができるのでたいへん便利です。

ペイントで画像データを加工する

IC-705本体に画像サイズ自動調整機能はありません。そのためオープニング画像はファイル形式だけではなく、画像のサイズも適切に加工しなければなりません。

◎ペイントの起動と画像ファイルの読み込み
Windows画面左下の[スタート]ボタンをクリック
→[すべてのプログラム]
→[Windowsアクセサリ]
→[ペイント]
の順にクリックすると、ペイントが起動します。

ペイントの[ファイル]をクリック
→[開く]
→オープニング画像に加工するファイルを選択
→右下[開く]をクリック

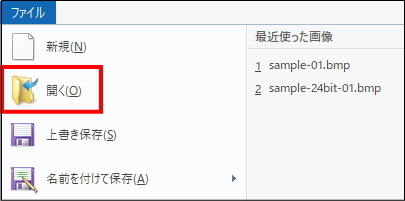

[ファイル]＞[開く]で画像データを選択する。

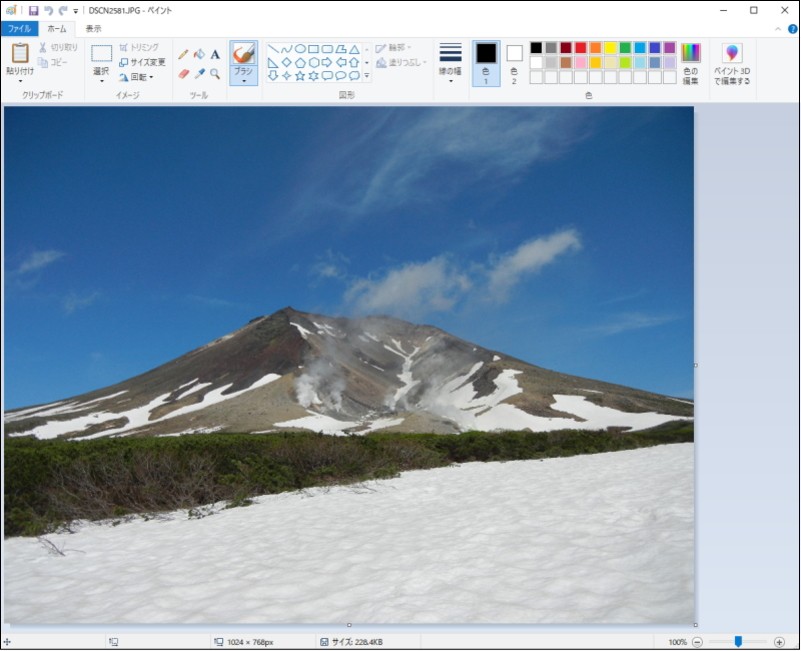

画像データを読み込んだ状態。

◎画像サイズの変更
[サイズ変更]をクリックし、画像サイズを変更します。読み込んだ画像は縦横比が480:272ではないため、まず横サイズを「480ピクセル」に変更します。

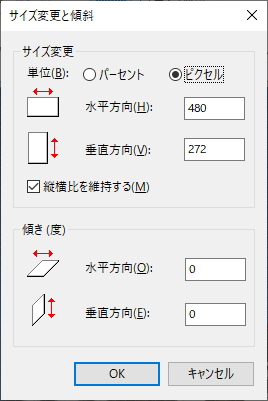

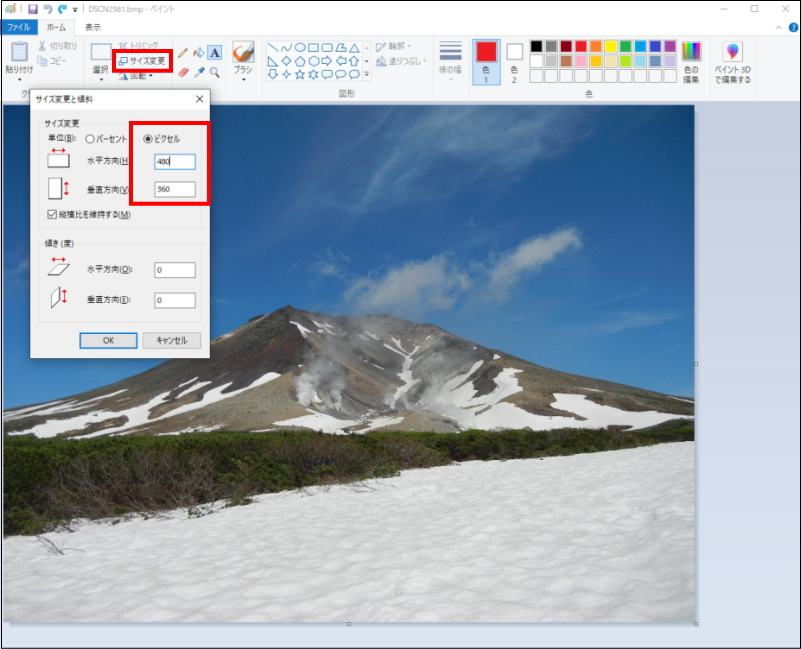

まず、画像の横サイズを480ピクセルに変更する。

次に縦のサイズを272ピクセルにトリミングします。なおペイントの[表示]をクリックし、[ルーラー]や[グリッド線]を表示させておくと、作業がしやすくなります。

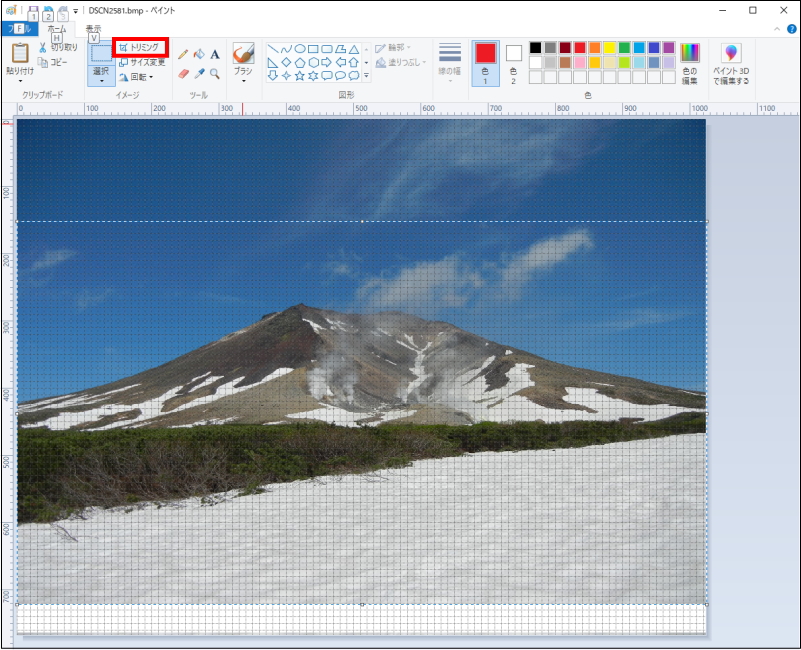

縦サイズを272ピクセルにトリミング。

トリミング終了後は[サイズ変更]をクリックし、480×272ピクセルになっていることを確認します。なおサイズが480×272ピクセルになっていない場合は、再トリミングやサイズ変更を行い、480×272になるように調整してください。

ペイントの[サイズ変更]をクリックし、480×272ピクセルになっていることを確認。

◎コールサインの追加
オープニング画像にコールサインを入れたい場合は、ペイントのメニュー[A]をクリックし、文字入力を行います。

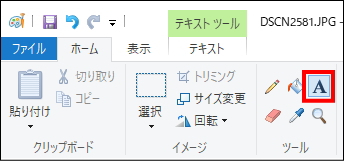

[A]をクリックするとテキスト入力ができる。

好きな色／好きなフォントを選択し、コールサインを入力します。

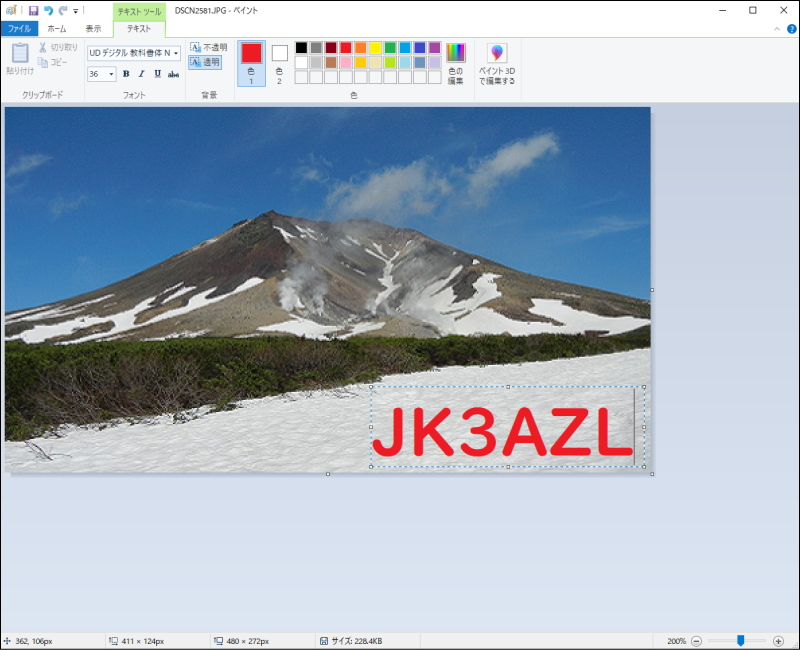

コールサインを入れた様子。

画像の加工が終わったら、microSDカードの[IC-705]＞[OpeningPicture]フォルダ内に「名前を付けて保存」します。このとき「ファイルの種類」は必ず「24ビットビットマップ」を選択します。

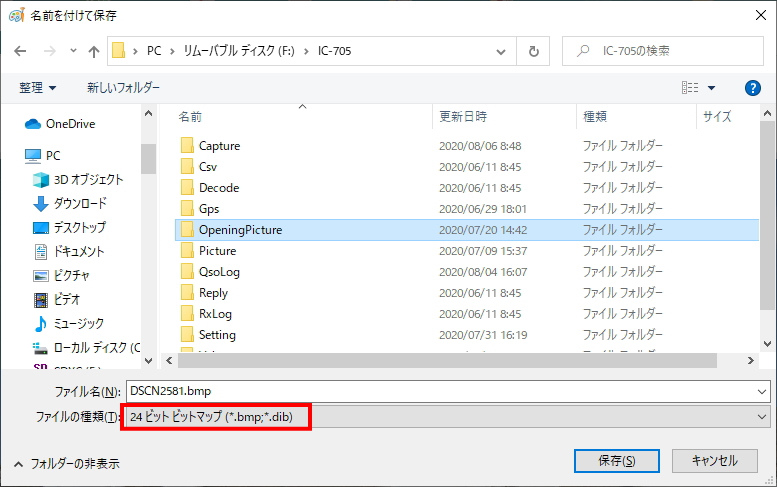

「24ビットビットマップ」形式で「OpeningPicture」フォルダ内に保存する。

IC-705で画像ファイルを読み込む

IC-705にSDカードを挿入し、[MENU]キーを押した後
→[SET]
→[SDカード]
→[オープニング画像]
を選択すると作成したファイル名が表示されるので、ファイル名をクリックして、
→[SET]
→[はい]
で、IC-705のオープニング画像がセットできます。

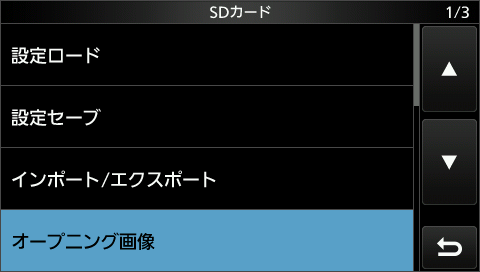

IC-705のSDカードメニューで[オープニング画像]をタッチする。

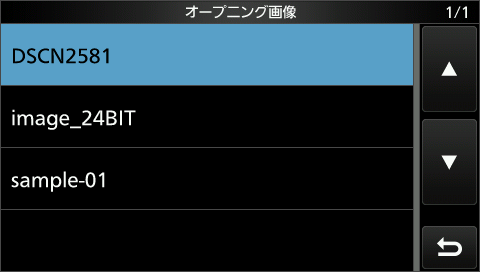

IC-705のオープニング画像画面。bmp型式のファイルが表示された様子。

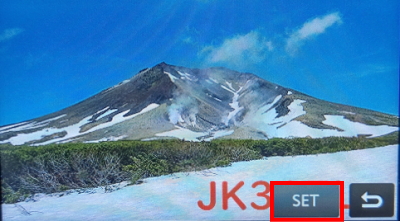

オープニング画像にセットする場合は[SET]をタッチ。

[はい]をタッチすると画像がセットされる。

その他の方法

コールサインを入りオープニング画像を作成してくれるハムショップもあるので、
・自宅にパソコンがない。
・作成するのが面倒くさい。
・加工するための画像を持ち合わせていない。
場合などは、ハムショップのサービスを利用するもの良いでしょう。

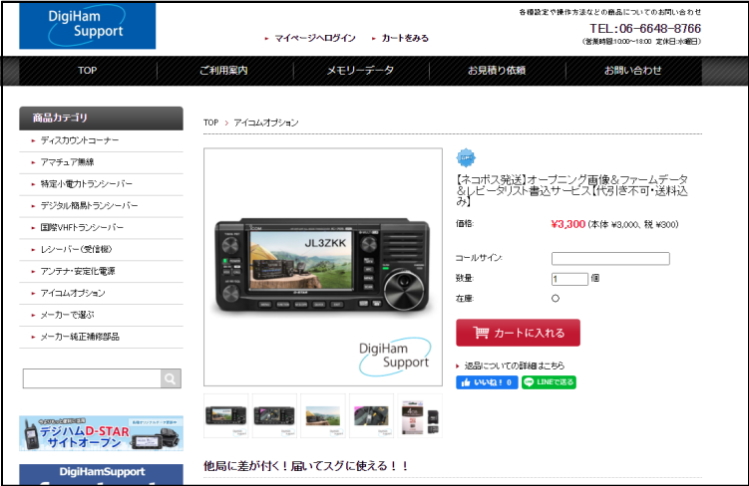

コールサイン入りオープニング画像を作成してくれるハムショップのサービスの一例。
http://www.digiham.jp/SHOP/opt_card_01.html

FAQ

Ｑ: 無線機で使えるSDカードの種類は？
Ａ: 容量が2GBまでのSDカードおよび32GBまでのSDHCカードが使えます。なおセキュリティ対応型のSDカードは使えません。

Ｑ: パソコンでフォーマット済みのSDカードも、無線機でフォーマット必要ですか？
Ａ: 無線機でフォーマットしてからご使用下さい。SDカードが無線機で正しく使えるようになる他、無線機で必要なフォルダがSDカード内に自動的に生成されます。

Q: 無線機でmicroSDカード内の画像ファイルが選択できない(表示されない)。
A: 所定のフォルダ内に保存していないまたはファイル名が長い。

Q: 画像ファイルを選択すると「不正なデータです。」と表示される。
A: ファイル形式またはサイズが異なっている。

Q: IC-705のSDカードメニューに[オープニング画像]がありません。
Q: microSDカードに「OpeningPicture」フォルダがありません。
A: IC-705のVersion1.09 からオープニング画像機能が追加になりました。
　仕様変更のお知らせ: https://www.icom.co.jp/support/manual/5441/
