・ 1.2GHz月面反射通信用ハイパワーLPF
1.2GHzで500Wの月面反射通信用に作ったLPFを紹介します。これも同軸型に分類されると思いますが、1kW程度までのハイパワーに耐える構造になっています。

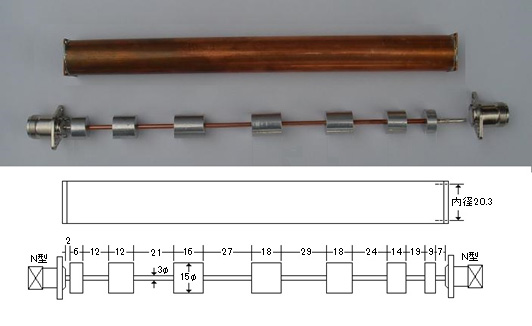

内部のエレメントは15φのアルミ棒に3mmの穴をあけて3mmの銅または真鍮の棒を通します。15φのアルミ棒は銅または真鍮の方がハンダ付けできて良いのですが、手に入りにくいと思います。アルミ棒の場合は横から3mmのタップを立てて虫ネジで止めた方が良いでしょう。

外側のパイプは銅パイプで、これを通すために片側のN型コネクターの芯線を無理に抜き、先にハンダ付けして後からN型コネクターの外側を被せます。

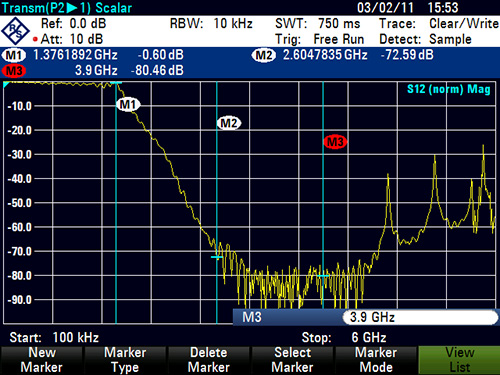

外側の銅パイプは計算上内径が20.2φ欲しいのですが実際は20.3φであることと、内部の15φのエレメントの中心に穴を空けるとき少し偏心した為か特性の乱れがありますが、目的の周波数では挿入損失は我慢できる程度になりました

4.セミリジッド同軸のフィルター

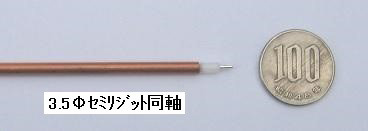

セミリジッド同軸はどこにでも売っている程ポピュラーではありませんが、外側が銅パイプのため漏れが少なく、プロ用の高い周波数の機器などの内部によく使われています。最近はインターネットの通販でも手に入るようなので次に示すフィルターも自作可能と思います。

・ 400MHz BPF
オリジナルのセミリジッドフィルターは非常に良い特性ですが残念ながら入出力に200Ωの同軸が使われています。200Ωの同軸が見つからないので同じものが作れません。

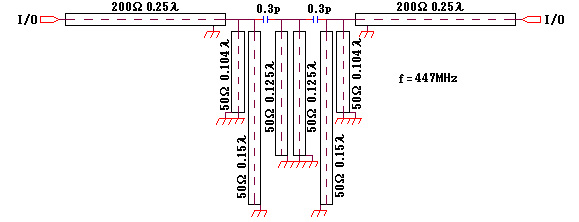

オリジナルのセミリジッド同軸フィルターの回路図

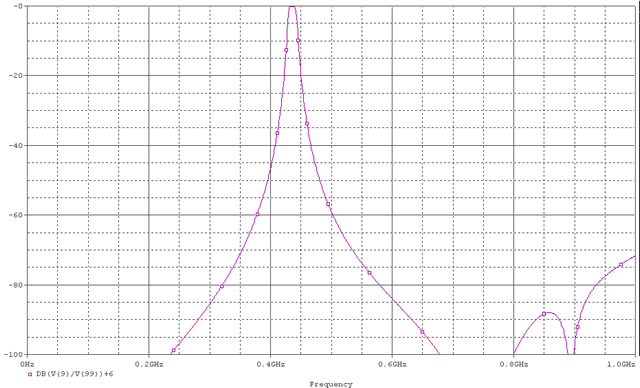

オリジナル回路の特性

200Ωの同軸がないので50Ωのものに置き換えてみました。特性は変わりますがフィルターとして使えないことはありません。実際には結合容量が0.3pFと小さく、挿入損失が6dB位出てしまいます。

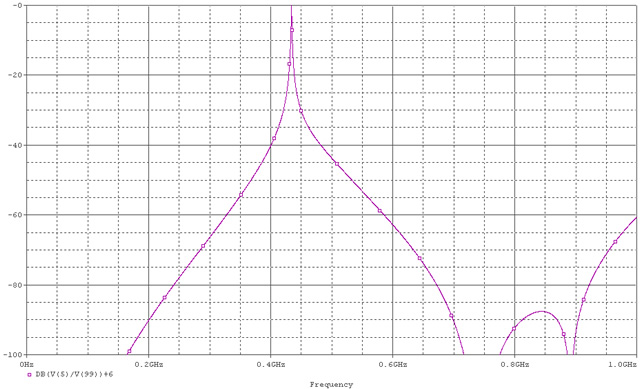

入出力の同軸を50Ωに代えたフィルターの特性

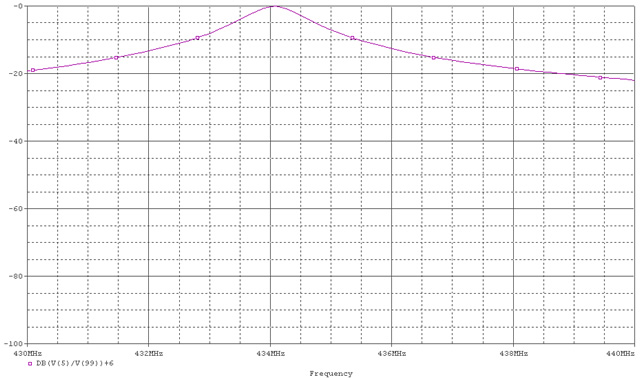

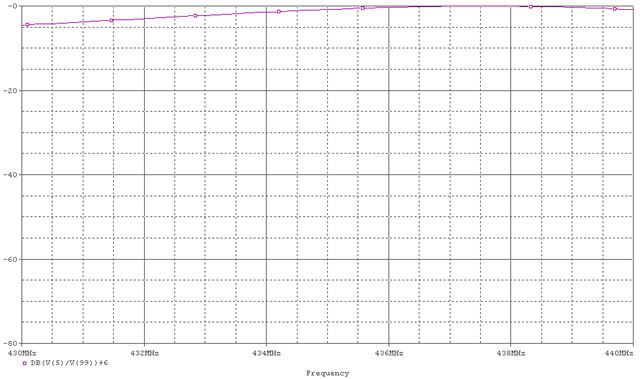

同フィルターの帯域内特性

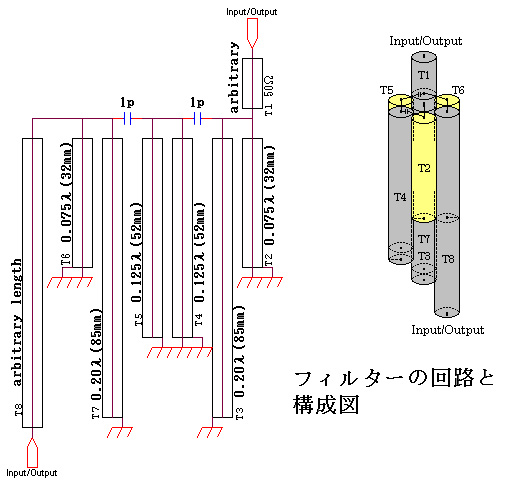

実際に使用しているフィルターは次のようになっています。テレビ送信局の近くや周波数が少し離れたアマチュア局の妨害等に効果があります。結合容量が大きくなっているので挿入損失は2dB位に下がっています。周波数を変更したい場合は、周波数に比例した長さのセミリジッドにすれば変更できます。

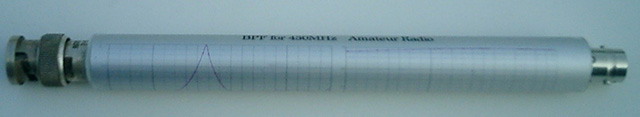

フィルターの外観

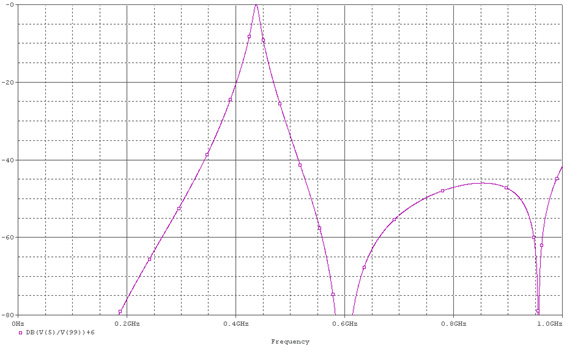

同フィルターの特性

同フィルターの帯域内特性
