楽しいエレクトロニクス工作

第88回 CWスピード

JA3FMP 櫻井紀佳

こちらの記事を印刷する(PDF 形式)

アマチュア無線でCWを運用しているとき、相手方のCWスピードが分かると便利なことがあります。また自分で打っているCWスピードも気になります。電信符号はそれぞれ文字に対する符号の長さが異なり、単位時間当たりの文字数を定義するのは元々難しいと思いますが、参考になる資料があります。

CWの速度は、一般的にWPM(Word Per Minute)で定義され、Wordの標準は「PARIS」とされているようです。

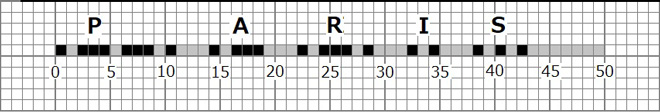

短点を1単位とした基準で考えると

P = ・― ―・  短点2、長点2x3、間隔3、文字間隔3  小計14単位
A = ・-  短点1、長点1x3、間隔1、文字間隔3  小計 8単位
R = ・-・  短点2、長点1x3、間隔2、文字間隔3  小計10単位
I = ・・  短点2、長点0x3、間隔1、文字間隔3  小計 6単位
S = ・・・  短点3、長点0x3、間隔2、語の間隔7  小計12単位
合計50単位

PARISは5文字なので、文字単位CPS(Character Per Minute)にすると1WPM = 5CPMになります。

単純計算 50単位/5文字 = 1文字平均10単位


もし25CPMなら25文字/分なので250単位/分となり、CWの最速を125文字/分とすると、5倍になって1,250単位/分となり、1単位当たりの時間はそれぞれ240msと48msとなるはずです。

従って現在の1単位時間の計測ができれば、60/1単位時間 x 10で1分当たりの概略の通信速度が分かります。そこで1単位の時間を計測する方法を考えてみます。

ハード的処理では処理する事項が簡単な割には回路が複雑になるように思われ今回はソフト処理を考えることにしました。

ソフト処理については、以前に買って持っていたシングルボードコンピューター Raspberry Pi 3(以下ラズパイ)を使ってみることにします。このラズパイは多くの入出力端子がついていて、それを制御するソフトも公開されているのでこの用途に使えると思います。

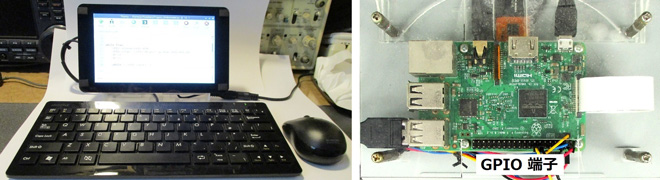

元々ラズパイはボード単位で販売されていますが、液晶ディスプレイとキーボードも一緒に買ってきました。ラズパイ本体の大きさは小さいのでディスプレイの裏側に取り付けていて全体は次のようなものです。


ラズパイ全体(左)           ディスプレイ裏のラズパイ

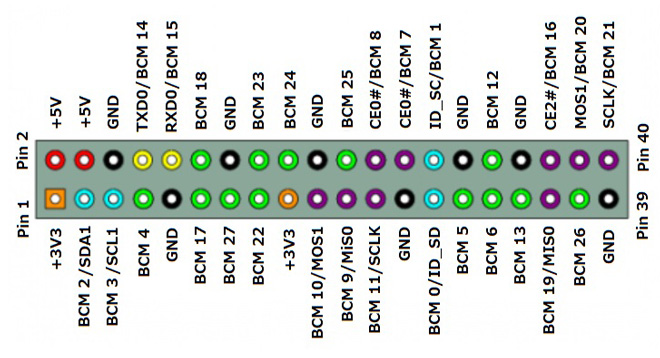

この写真で分かる通り、このラズパイには多くの入出力端子があって個別に入出力の指定ができるようになっていますが、ある組み合わせでUARTのように特別に意味ある組み合わせを指定することもできます。具体的な端子の配列は次のようになっています。


これらのGPIO(General Purpose Input/Output)端子は物理的な番号付け以外にBCM「BroadcomのSOCチャネル」番号が割り振られていてこれで指定することができます。今回はBCM 23ピンを入力端子として使うことにします。

信号処理のやり方は、CW符号の内の短点を拾い出して、短点を時間サンプリングすることにします。入力される信号で一番遅い短点は25文字/分の240msで、一番早い短点が125文字/分の48msなので、この48msに対応したサンプリングとして10msとしてみました。5回弱となって少し粗いかもしれませんがこれで試してみます。

入力端子BCM 23はソフトでプルアップしているので、入力された信号がLであればカウントして10msの間sleepし、Lの間カウントを加算して信号がHになるまで繰り返します。これによって信号を10msでサンプリングしたことになります。短点以外に当然長点も入力されますので、一度入力された信号を測定し、その信号の半分より短い信号が入ればそちらを短点として扱い、その信号の2倍より長い信号は長点としてパスするようにしました。

ラズパイにはThonny Python IDE(Integrated Development Environment)という統合開発環境がついていて、この上でソフトの開発ができます。使い方や特徴など多くの情報がインターネットに載っているのでそちらを見て頂きたいのですが、コンパイラーではないので昔のBASICに似ていてコードを書いて即実行できます。

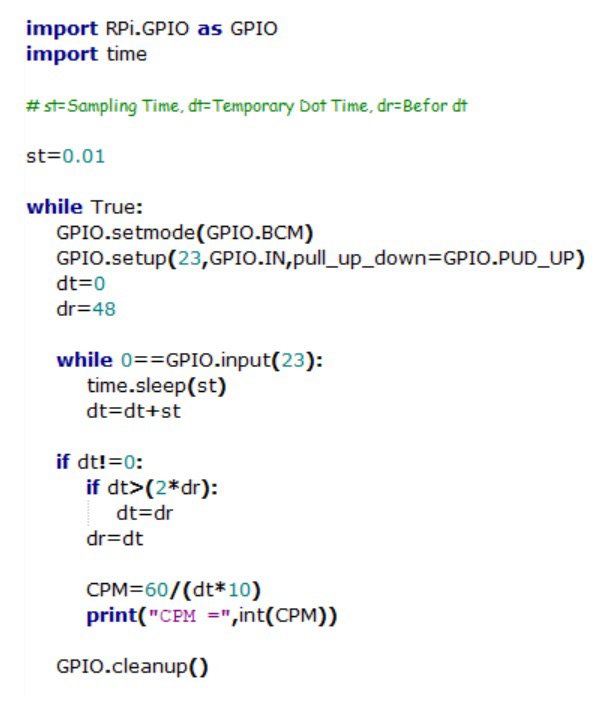

そのソフトは次のようなものです。

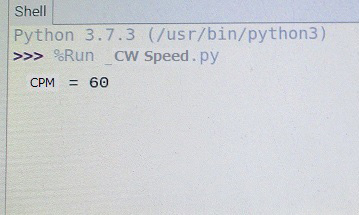

このソフトを動かした結果は次のようになりました。


この結果の表示を大きな文字にしたいのですがソフトが得意ではなくすぐに対応できていません。

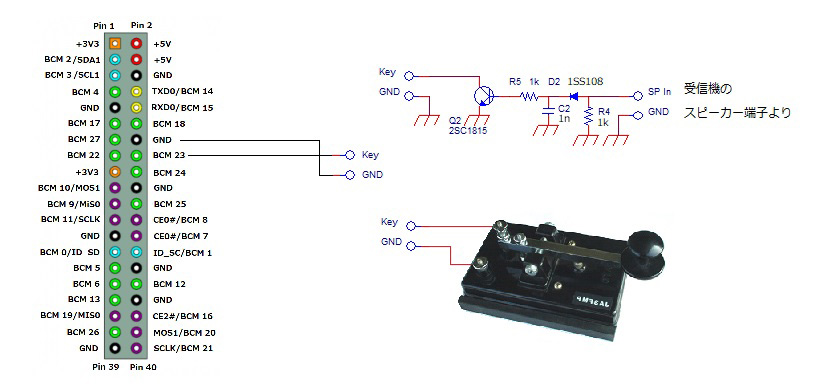

今回の実験ではGPIOの端子直接キーイングしてみましたが、受信信号に接続しなければ意味がありません。実はスピーカーからでる電信音でキーイングするのは結構難しくて、過去の実験記事「第31回 続CW復調改善 その2」を参考にインターフェースを考えています。


GPIOとのインターフェース

今回入力端子を直接キーイングしているので結構バラつきが大きく、平均値が出るようにソフトを変更した方が良いかも知れません。また受信した信号とのインターフェースはもう少し検討してみます。
